Appareil d'éclairage à prisme, Nachet,
pour la microscopie

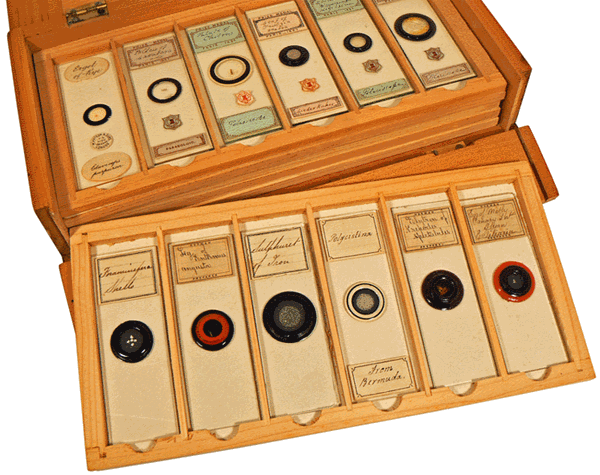

Certaines préparations microscopiques sont opaques et doivent être éclairées par dessus pour être observées. C'est, par exemple, le cas des six lames qui sont présentées ici, devant leur coffret de rangement. Il s'agit de micro-organismes, de minéraux ou encore de fragments zoologiques préparés au Royaume-Uni.

Pour pouvoir observer de telles lames, NACHET propose, dans son catalogue de 1910, un appareil d'éclairage à prisme interne
Il est essentiellement constitué par un prisme à réflexion totale positionné immédiatement au dessus et sur la moitié du champ de l'objectif du microscope. Les rayons lumineux envoyés horizontalement dans le tube de l'appareil d'éclairage sont réfléchis à angle droit vers la préparation. L'objectif jouant pour ces rayons le rôle de condenseur, la préparation se trouve éclairée. L'observation peut alors être menée puisque, la moitié de son champ demeurant libre, l'objectif continue à remplir son rôle initial qui est de donner une image agrandie de la préparation.

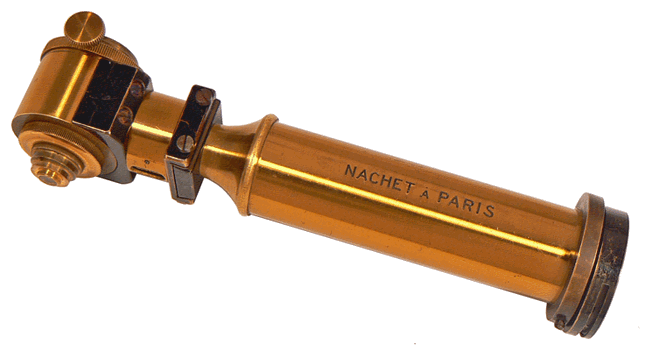

Appareil d'éclairage à prisme interne, muni d'un objectif à faible grossissement - NACHET À PARIS - longueur totale 15 cm

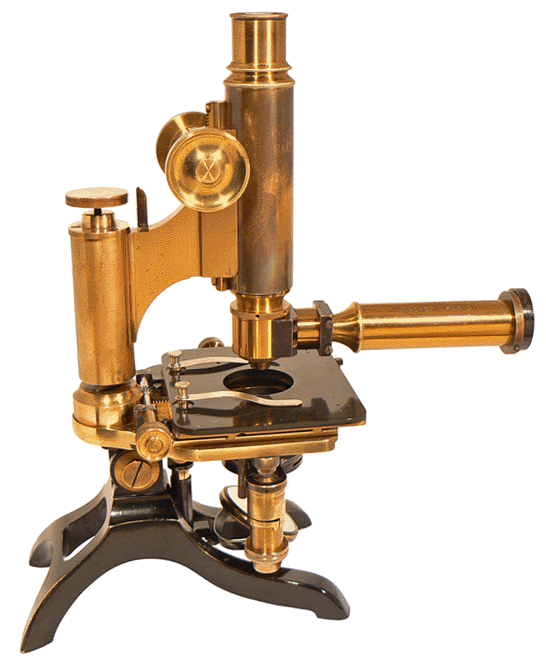

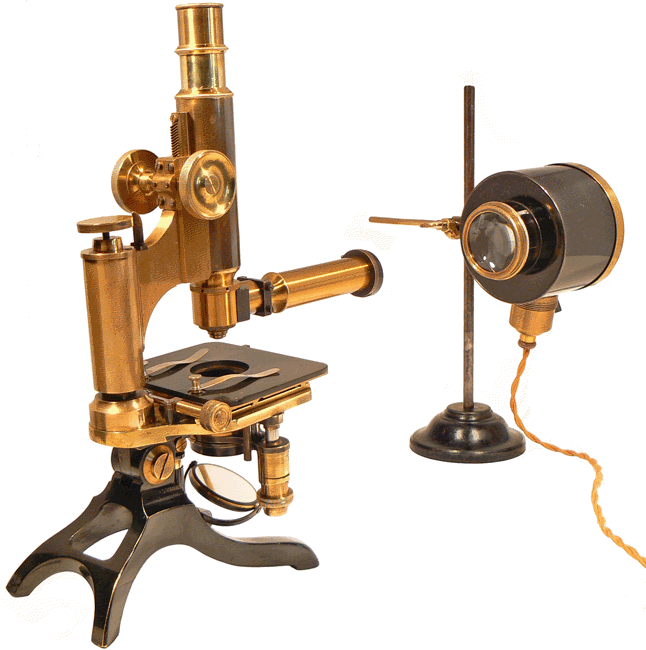

L'appareil d'éclairage est monté, ici, sur un microscope Nachet & Fils, grand modèle n° 4, dit "à pied anglais"

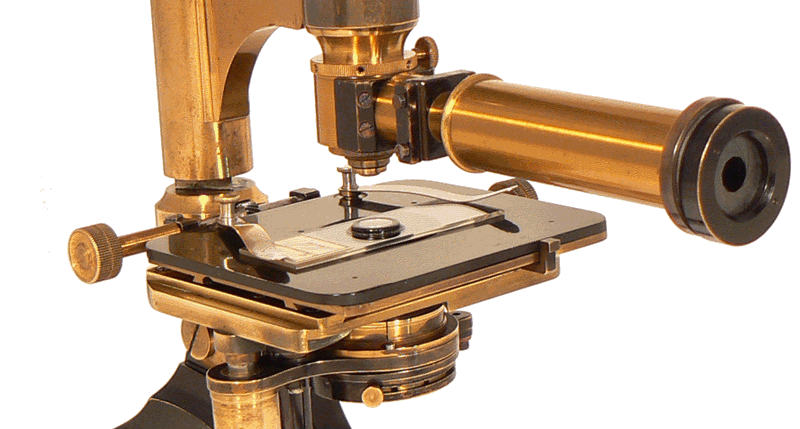

Un diaphragme à iris, que l'on peut excentrer par rotation de la bague support, permet d'agir sur l'intensité et l'axe de la lumière reçue par le prisme.

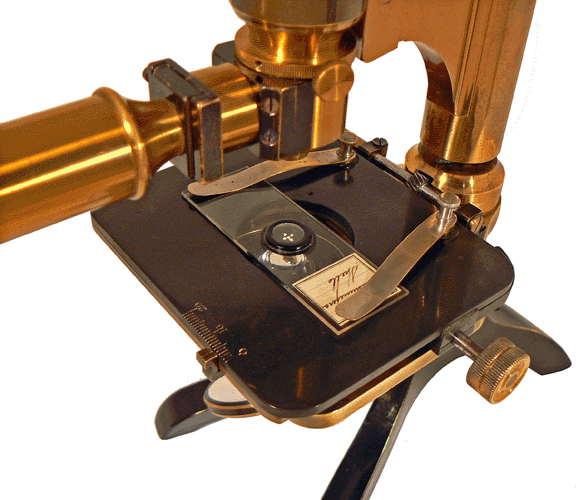

Sur la platine du microscope, les spécimens de foraminifera que le micrographe a disposés en croix sur la lame, sont correctement éclairés.

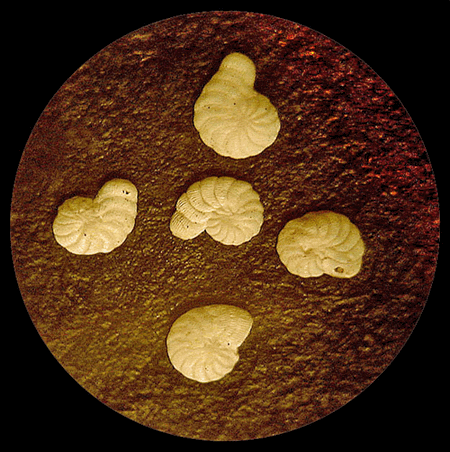

A droite, la photographie est prise à travers le microscope muni de deux optiques anciennes, un objectif Nachet n°2 et un oculaire n°1. Le grossissement est faible et en rapport avec les dimensions initiales des objets.

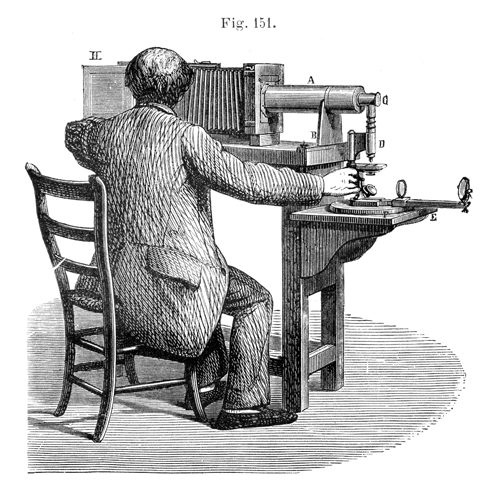

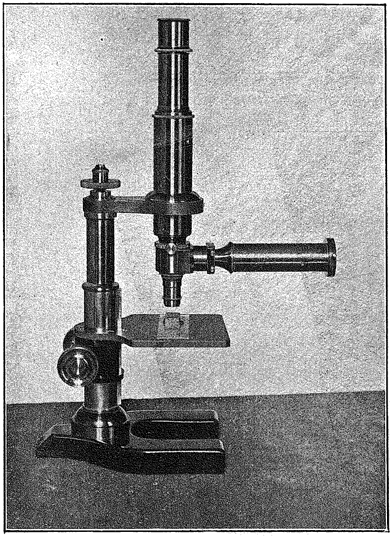

De l'emploi de la photographie en micrographie vers 1880...

TRAITÉ ÉLÉMENTAIRE DE MICROSCOPIE par Eugène TRUTAT - PARIS, 1883
