Accessoires pour le micrographe préparateur
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Microtome et nécessaire de Ranvier, cuvette à rainures et tournette...
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Microtome de Ranvier
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Le microtome est utilisé pour réaliser des tranches d'objet ou de tissu suffisamment minces pour être observables par transparence au microscope, directement ou après coloration. Dans son PRÉCIS DE MICROSCOPIE édité en 1913, le Dr M. LANGERON propose différentes méthodes pour exécuter ces coupes dont l'utilisation du très simple microtome de Ranvier permettant les coupes régulières difficiles à obtenir à main levée |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

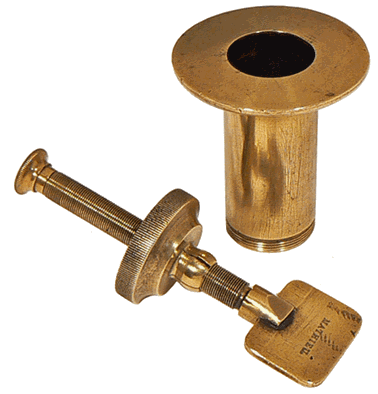

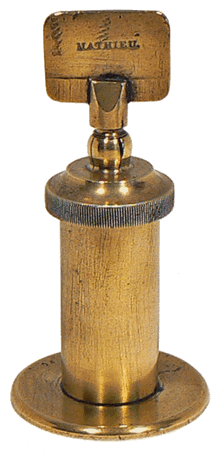

Microtome de Ranvier - Hauteur minimum 8,5 cm
Maison MATHIEU - Marqué n° 20
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

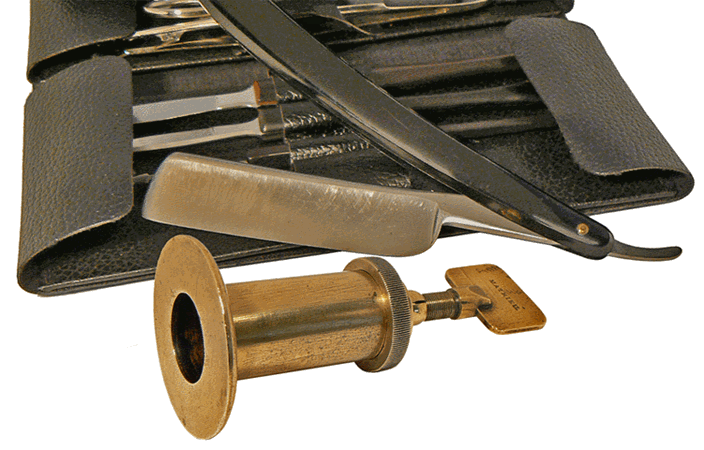

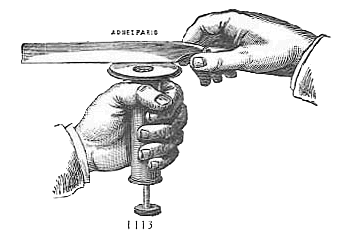

Utilisation du microtome de Ranvier
Catalogue des Etablissements JOUAN - 1933
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
"Cet instrument comprend essentiellement un cylindre surmonté d'une large plate-forme ; on place l'objet dans le cylindre, après l'avoir enrobé dans la
moelle de Sureau. Un piston, actionné par une vis micrométrique, fait monter l'objet de petites quantités. Le rasoir coupe tout ce qui dépasse la plate-forme. Avec cet instrument, la finesse des coupes n'a pas d'autres limites que la finesse du tranchant et la perfection de la vis micrométrique" |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

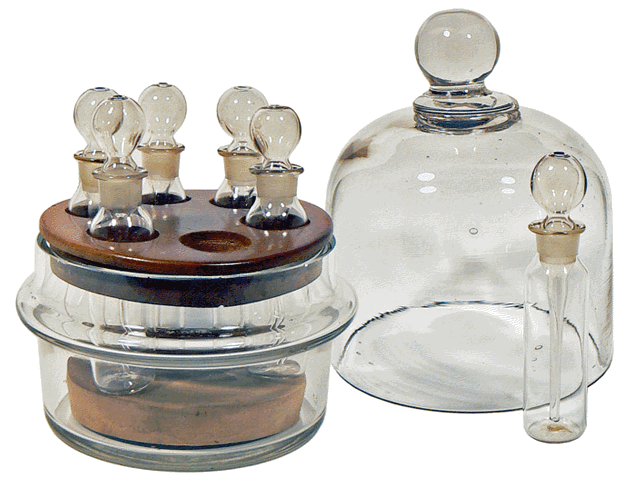

Nécessaire de Ranvier
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Une petite cloche en verre protège six flacons compte-gouttes à bouchon rodé positionnés sur un support en noyer. Les flacons de faible contenance (10 ml) contiennent des réactifs les plus utilisés pour traiter certaines zones de la préparation microscopique afin d'assurer des bonnes conditions d'observation au microscope. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

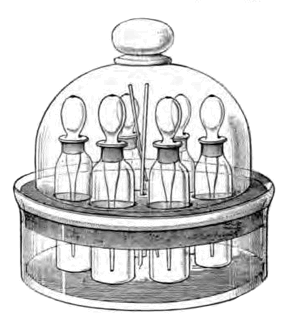

TRAITÉ TECHNIQUE D'HISTOLOGIE - L. RANVIER- 1875
|
|
|

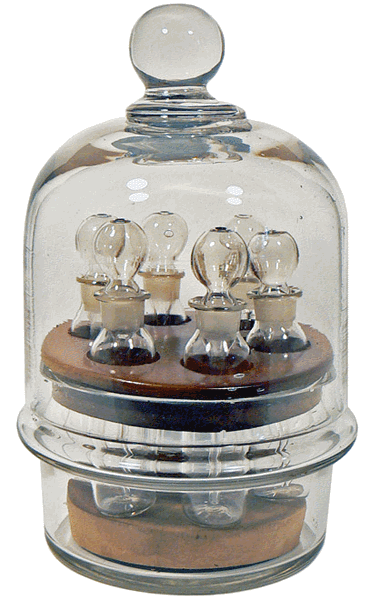

Nécessaire de Ranvier - Diamètre : 10 cm ; hauteur : 16 cm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

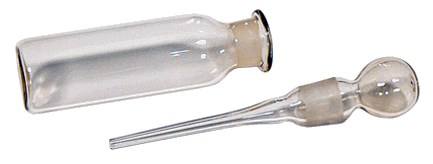

Lorsque la pipette compte-gouttes est en place dans son flacon, la longueur de l'ensemble est égale à 8 cm... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

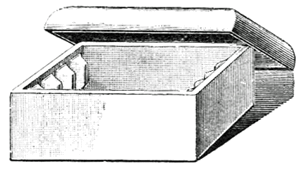

Cuvette à rainures
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pour certaines opérations de coloration ou de fixation, les lames sont immergées dans une cuvette à rainures contenant le réactif approprié. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

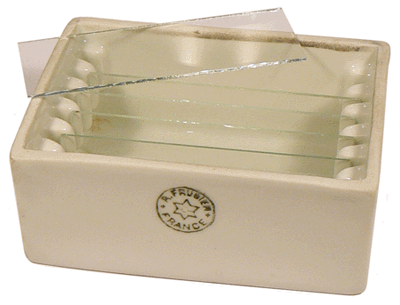

Cuvette à rainures pour 6 lames, en porcelaine - Dimensions : 9 x 6,5 x 4 cm |
|
PRÉCIS DE MICROSCOPIE - M. LANGERON - 1934
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

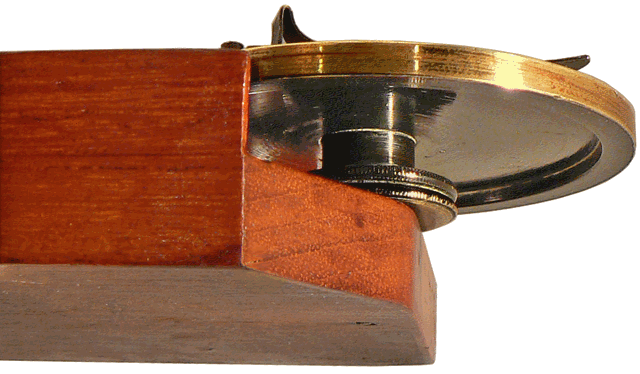

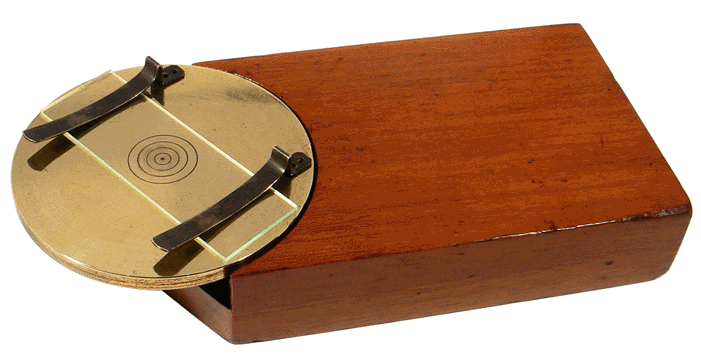

Tournette
|
|
|
|
|
|
|
|
Tournette
"Slide ringing table"
Royaume-Uni
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

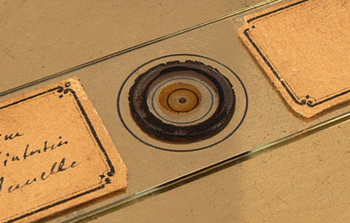

Lorsque l'on réalise une préparation microscopique, il est parfois nécessaire de délimiter la zone dans laquelle doit être contenu le spécimen à présenter. On réalise alors une "cellule" pour laquelle Arthur Chevalier - dans son TRAITÉ THÉORIQUE ET PRATIQUE DU MICROSCOPE de 1882 - préconise "la mixtion des doreurs, unie à une dissolution à base de bitume de Judée dans l'essence de thérébenthine"
appliquée
sur la lame porte-objet
à l'aide d'un pinceau fin.
L'appareil est également utilisé pour luter la préparation c'est à dire déposer un verni de fixation sur le pourtour de la lamelle couvre-objet qui protège le specimen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Catalogue of Optical & Philosophical Instruments
William Y. McAllister - Philadelphia - 1867
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

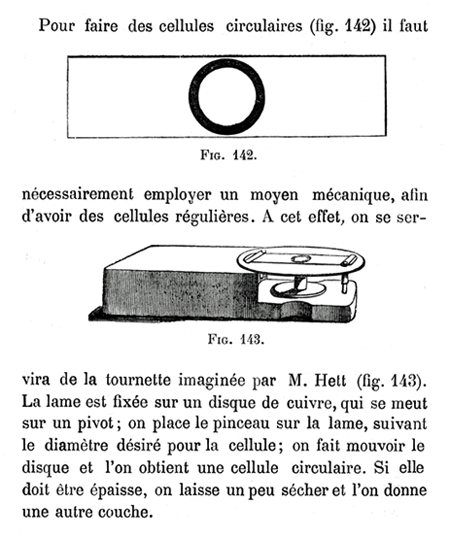

L'ÉTUDIANT MICROGRAPHE - Arthur Chevalier - Paris - 1882
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

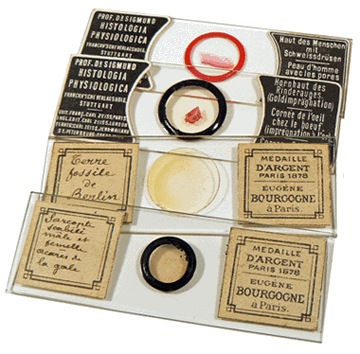

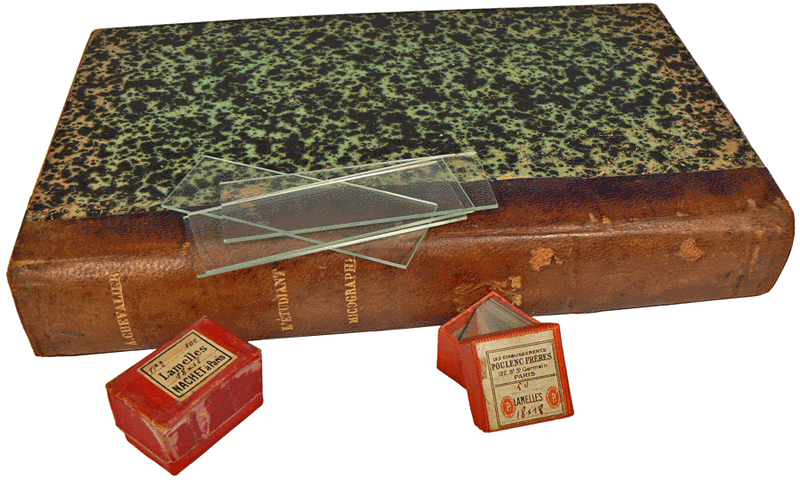

Des lames qui auraient pu être préparées avec un matériel ressemblant à celui que nous venons de rencontrer. Elles ont été étiquetées, pour leur commercialisation, les premières à la fin du 19e et celles de l'arrière plan, au début du 20e siècle. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L'ÉTUDIANT MICROGRAPHE - Traité théorique et pratique du microscope et des préparations - Arthur CHEVALIER - 1882
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
