Le Compendium
        Albert Balasse

Microscope A. Franks
type "Society of Arts"

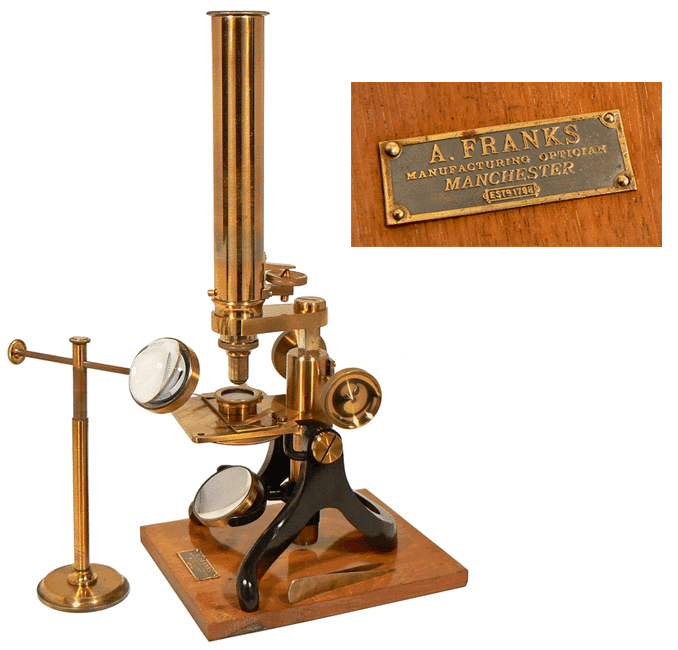

Microscope type "Society of Arts" - A. FRANKS  Manufacturing Optician depuis 1798 - MANCHESTER - Hauteur minimum 31 cm - n° 7

En 1855, la Royal Society of Arts (à Londres) a offert une récompense pour encourager la fabrication d'un microscope destiné aux étudiants. L'appareil devait répondre à certains critères techniques et être d'un prix raisonnable. Dans son ouvrage "Making Scientific Instruments in the Industrial Revolution" A.D. Morrison-Low explique comment le "Society of Arts Prize Microscopes" a été décerné au moment de l'Exposition Universelle de Paris de 1855 à une société de Birmingham, peu connue, spécialisée dans les instruments d'optique et de mathématiques, "Robert Field & Son". Le microscope primé a très vite inspiré les autres constructeurs anglais qui, comme A. Franks, ont proposé leur modèle économique durant la seconde moitié du XIXe siècle...

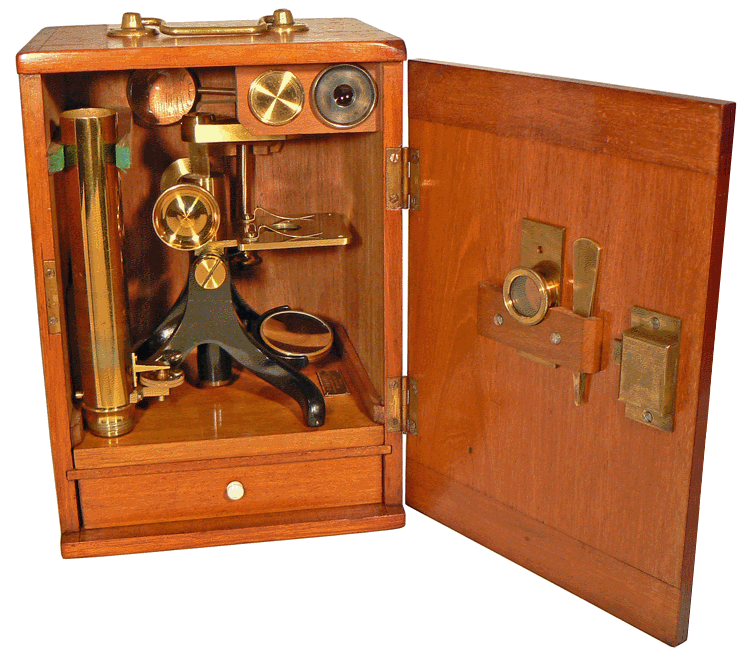

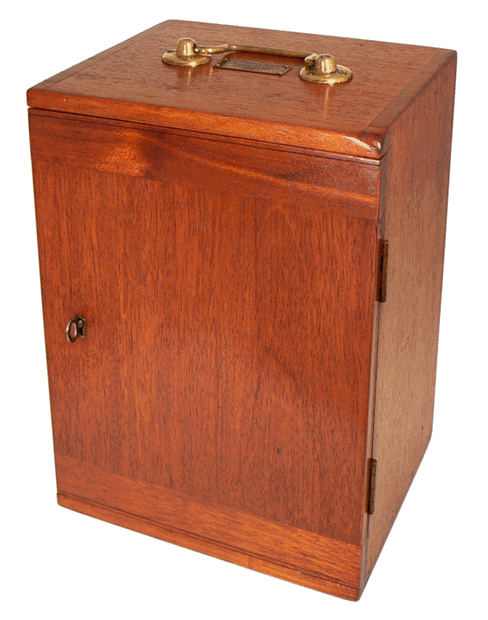

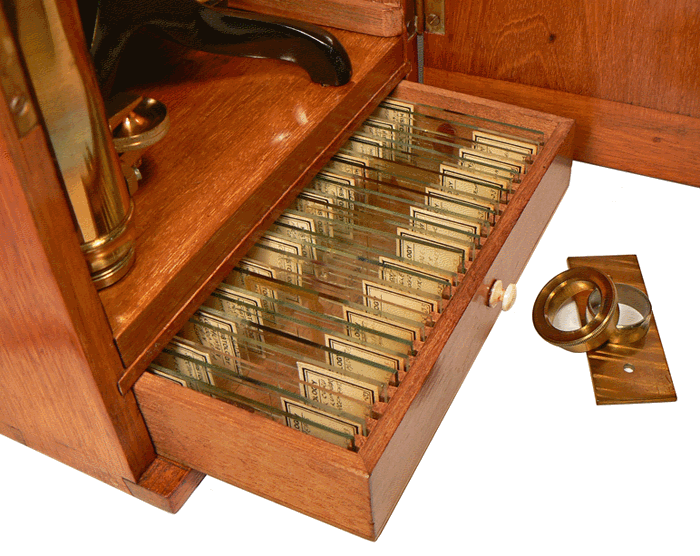

Le coffret dont les dimensions sont égales à  27 x 19 x 15,5 cm renferme, outre le microscope en partie démonté, les accessoires : cellule d'observation, pince, condenseur sur pied. Un tiroir permet le rangement de 25 préparations microscopiques et du petit matériel de micrographie.

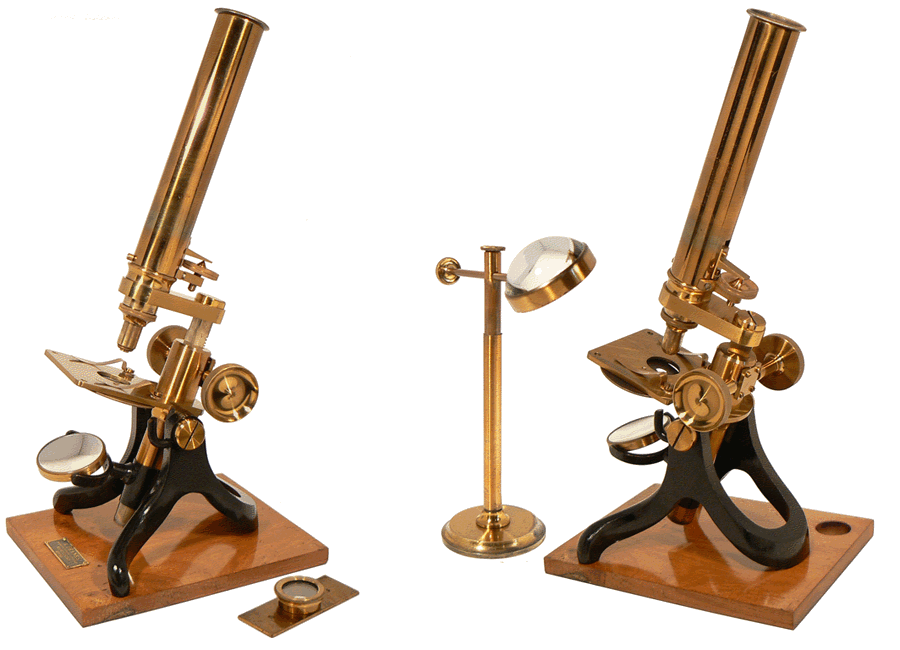

Le microscope est solidaire d'une planchette en bois. Il est présenté avec deux éléments qui accompagnent toujours les microscopes du type "Society of Arts" : la cellule d'observation (live box) et le condenseur sur pied (bull's eye) pour l'éclairage des objets opaques.

L'objectif est composée de deux parties. L'une est vissée sur le tube optique. L'autre, formant normalement enveloppe, est actuellement retirée et posée sur la platine. Elle comporte une lentille ce qui permet de moduler le grossissement de l'ensemble suivant que l'observateur l'utilise ou non...

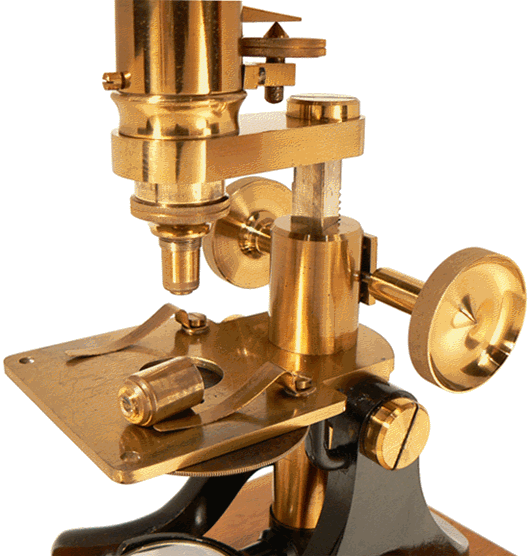

La mise au point primaire s'effectue par système de pignon-crémaillère. Le réglage fin est assuré par la vis verticale visible en haut et à droite de la photographie. En tournant le bouton moleté solidaire de la vis, on provoque le déplacement d'un tube interne se terminant, à sa partie inférieure, par l'objectif, Lors de cette opération, le tube principal, qui porte l'oculaire, demeure  fixe. On rencontre souvent ce dispositif sur les microscopes du type "Society of Art".

HOW TO SEE WITH THE MICROSCOPE by J. Edwards Smith - Chicago 1880
