Microscope Nachet pour la microbiologie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

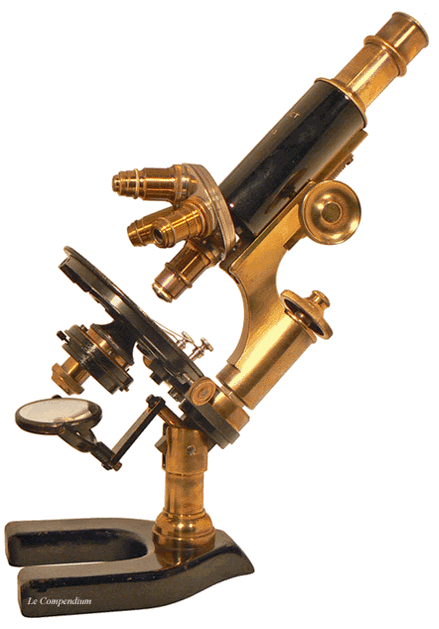

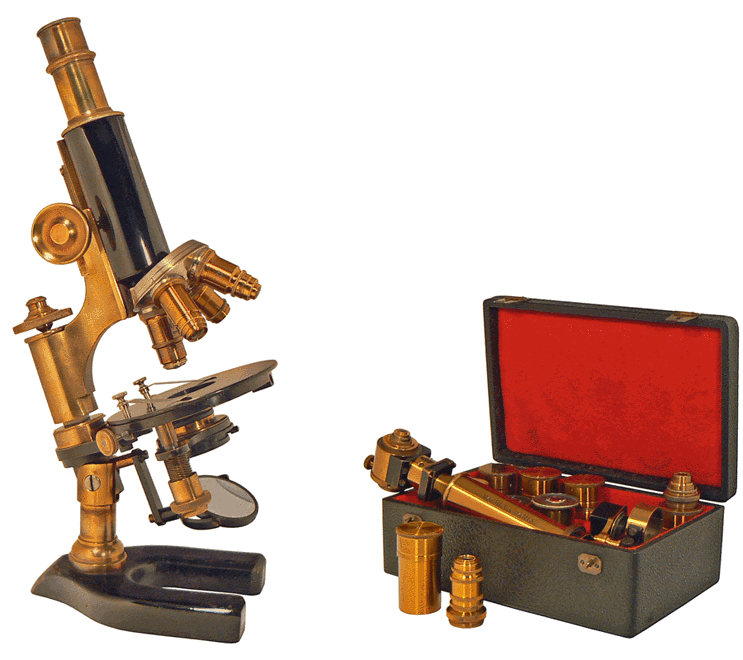

Microscope Nachet, nouveau modèle n°7 - Hauteur : 36 cm - Vers 1910. A droite, un coffret d'accessoires. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

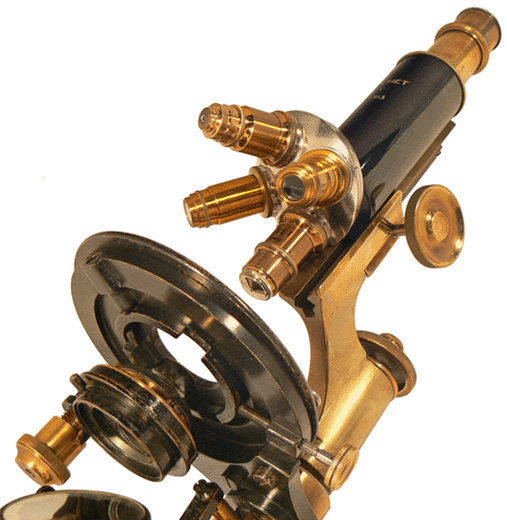

Notre spécimen a évolué au cours de sa vie d'auxiliaire de laboratoire et la tourelle triple prévue d'origine par son constructeur a été remplacée par un modèle permettant l'utilisation de quatre objectifs. L'appareil est actuellement doté d'un objectif n° 1 variable, de deux objectifs 3 et 7 et d'un objectif à immersion. Avec son oculaire n° 3, le grossissement maximum est égal à 1100 fois. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

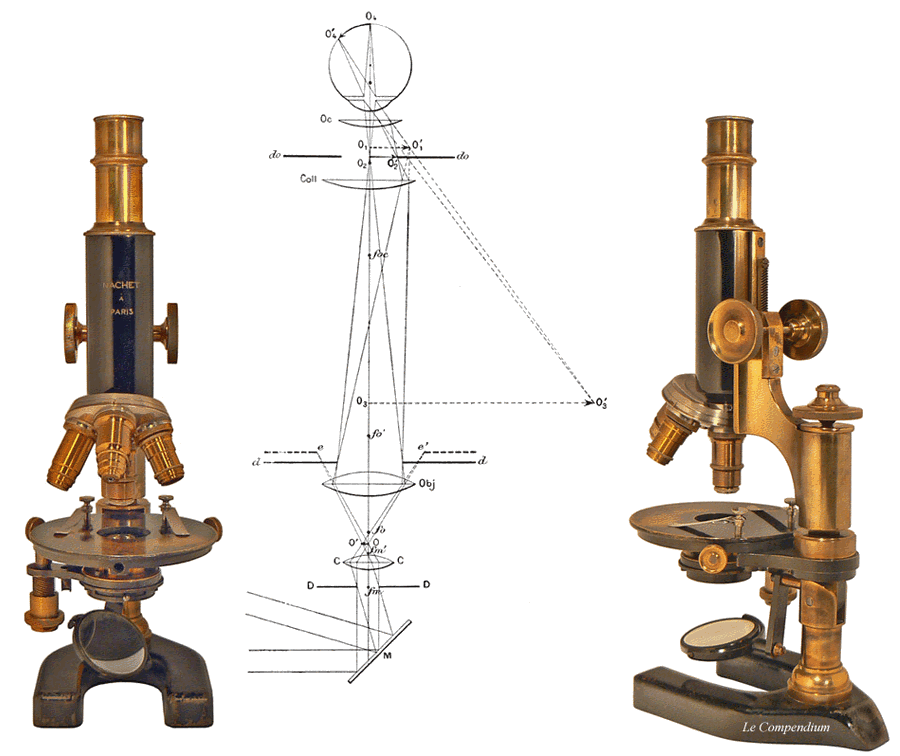

Entre les deux photographies, la "marche des rayons dans le microscope composé" empruntée au PRÉCIS DE MICROSCOPIE de M. LANGERON (5e édition de 1934) respecte les positions relatives des différents organes de l'appareil. En partant du bas, M représente le miroir, DD le diaphragme surmonté du condenseur CC.
L'objectif est symbolisé par une seule lentille Obj et beaucoup plus haut, l'oculaire par ses deux lentilles, Coll pour la lentille collectrice et Oc pour la lentille oculaire située
juste en-dessous de la pupille de l'œil. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

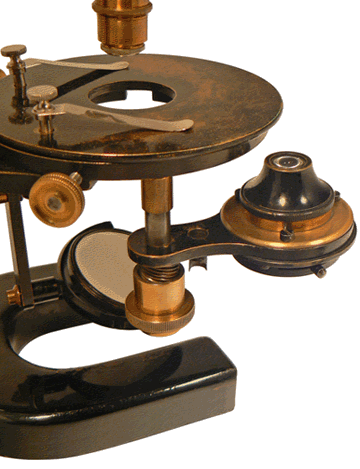

Ici, l'appareil d'éclairage Abbe est écarté de l'axe optique du microscope. Il peut monter ou descendre au moyen d'une vis à marche rapide. Le miroir double, plan et convexe, est articulé et permet un éclairage oblique. La grande platine circulaire est mobile et se déplace lorsque l'on agit sur deux vis à tête moletée. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

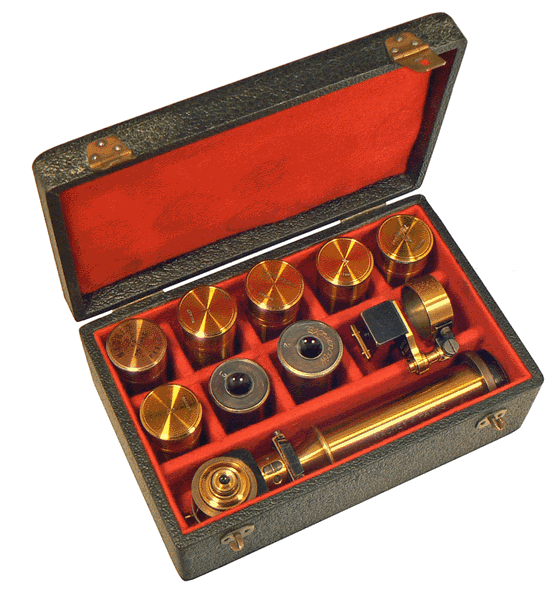

Notre coffret Nachet contient quelques optiques, objectifs en étui de protection et oculaires, ainsi que deux accessoires très utiles pour une utilisation plus large du microscope : l'appareil d'éclairage à prisme pour concentrer la lumière à la surface des objets opaques et la chambre claire pour reproduire, par le dessin, les objets observés. Ces instruments particuliers, décrits sur d'autres pages du Compendium, sont accessibles en cliquant sur la vignette correspondante, au bas de la page. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

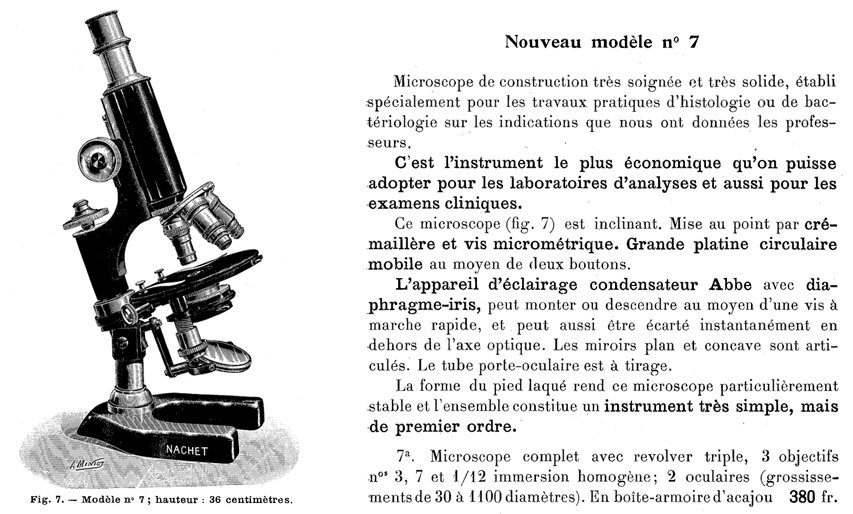

Sur le Catalogue MICROSCOPES ET ACCESSOIRES NACHET de 1910 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
