Microscope achromatique droit |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

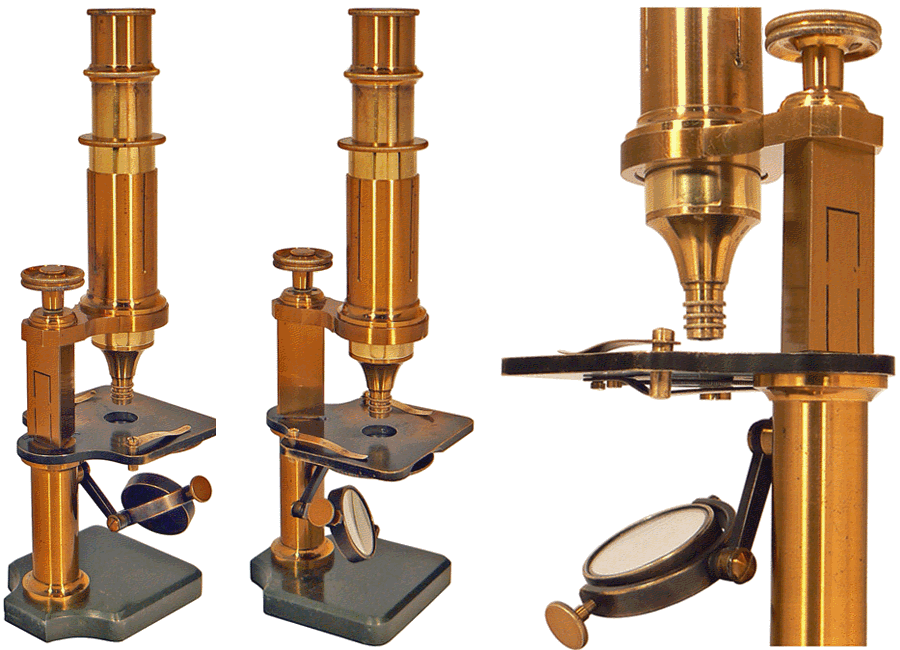

Microscope E. HARTNACK & A. PRAZMOWSKI - Coffret numéroté 13416 - Hauteur minimum 23 cm - Vers 1875 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

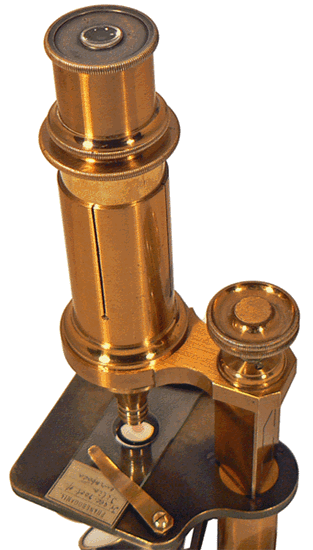

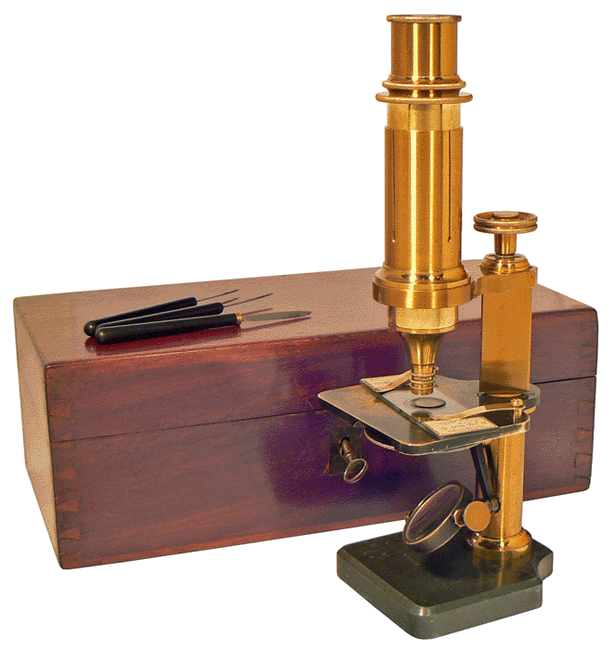

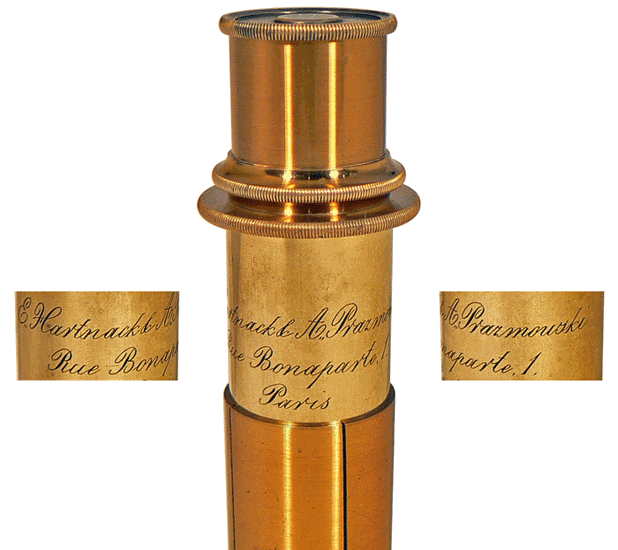

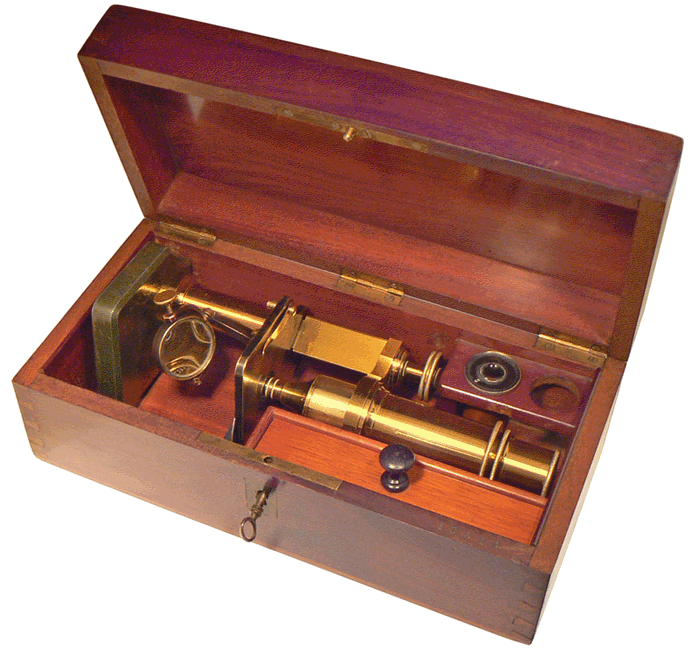

Le microscope est identique à un appareil déjà présent dans le Compendium. Le coffret renferme les mêmes outils, c'est-à-dire deux aiguilles montées et un petit scalpel. On remarque toutefois la présence d'un accessoire nouveau : un oculaire à réticule dont l'utilisation est évoquée plus loin. Par rapport à notre premier spécimen, la signature et l'adresse changent : E. Hartnack et Cie, Place Dauphine à Paris cède la place à E. Hartnack et A. Prazmowski, 1 rue Bonaparte. Un élément qui indique que ce second microscope est postérieur au premier, de quelques années. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

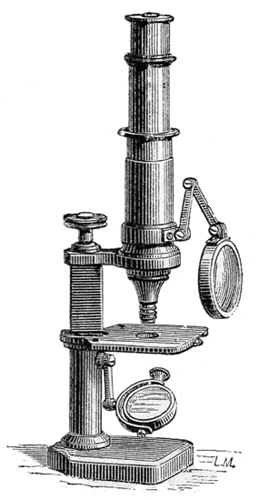

A gauche : "N° 2 A. - Microscope achromatique à platine fixe - Mise au foyer par la colonne, avec miroir mobile pour l'éclairage oblique". Dessin tiré du TRAITÉ ÉLÉMENTAIRE DU MICROSCOPE par E. TRUTAT - Paris - 1883. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dans son traité de microscopie, Eugène TRUTAT décrit les principaux instruments construits par Prazmowski, qui a pris la suite de Hartnack. Lors de la parution de l'ouvrage, c'est-à-dire en 1883, c'est une nouvelle signature, "E. Hart & A. Praz - Prazmowski, successeur" que l'on trouve sur les microscopes. Notre modèle est toujours proposé mais on lui a adjoint une loupe pour l'éclairage des corps opaques. Il est alors vendu, 135 francs dans la configuration offrant les grossissements de 50, 100, 200 et 450 fois et 205 francs pour un série de grossissements allant jusqu'à 850 fois. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

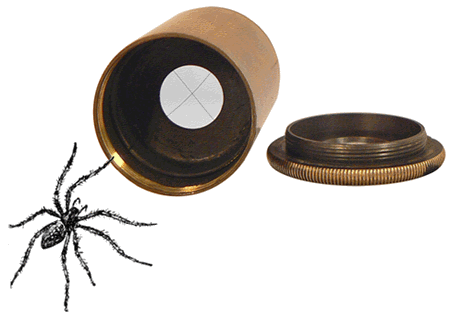

L'araignée s'est échappée d'un livre d'histoire naturelle du début du XXe siècle. Nous avons oté la lentille de l'œil de notre oculaire pour que la petite bête s'enthousiasme à la vue du réticule qui aurait pu être réalisé avec le fil de son cocon ... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Un des oculaires possède un réticule, formé par deux fils très fins disposés en croix, et dont le centre est situé sur l'axe optique du microscope. Pour sa construction, on utilise du fil d'araignée généralement obtenu à partir du cocon de la Tegenaria domestica, grosse araignée noire que l'on rencontre dans nos vieilles demeures... Le support du réticule est fixé à l'intérieur de l'oculaire
dans le plan de formation
de l'image intermédiaire donnée par l'objectif du microscope. La lentille d'œil de l'oculaire joue le rôle de loupe et donne une image nette des fils, qui se superpose à l'image finale de la préparation microscopique. Le réticule permet, par exemple, de situer un point, une transition ou une zone sur une préparation pour
en faciliter le repérage par un autre
observateur. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

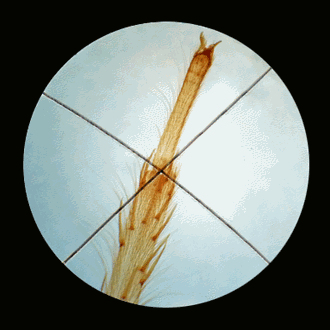

Le microscopiste attire l'attention sur des points précis des préparations : sans doute l'endoderme dans la coupe transversale d'une jeune tige de pin et l'articulation entre le tarse et le métatarse dans la patte d'araignée... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
273 / 22 mars 2016 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
