"RÉCRÉATIONS OPTIQUES" - Introduction expérimentale aux Sciences Physiques - Edité par "LE MATÉRIEL D'ENSEIGNEMENT" Médaille d'or au Concours Lépine 1955 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

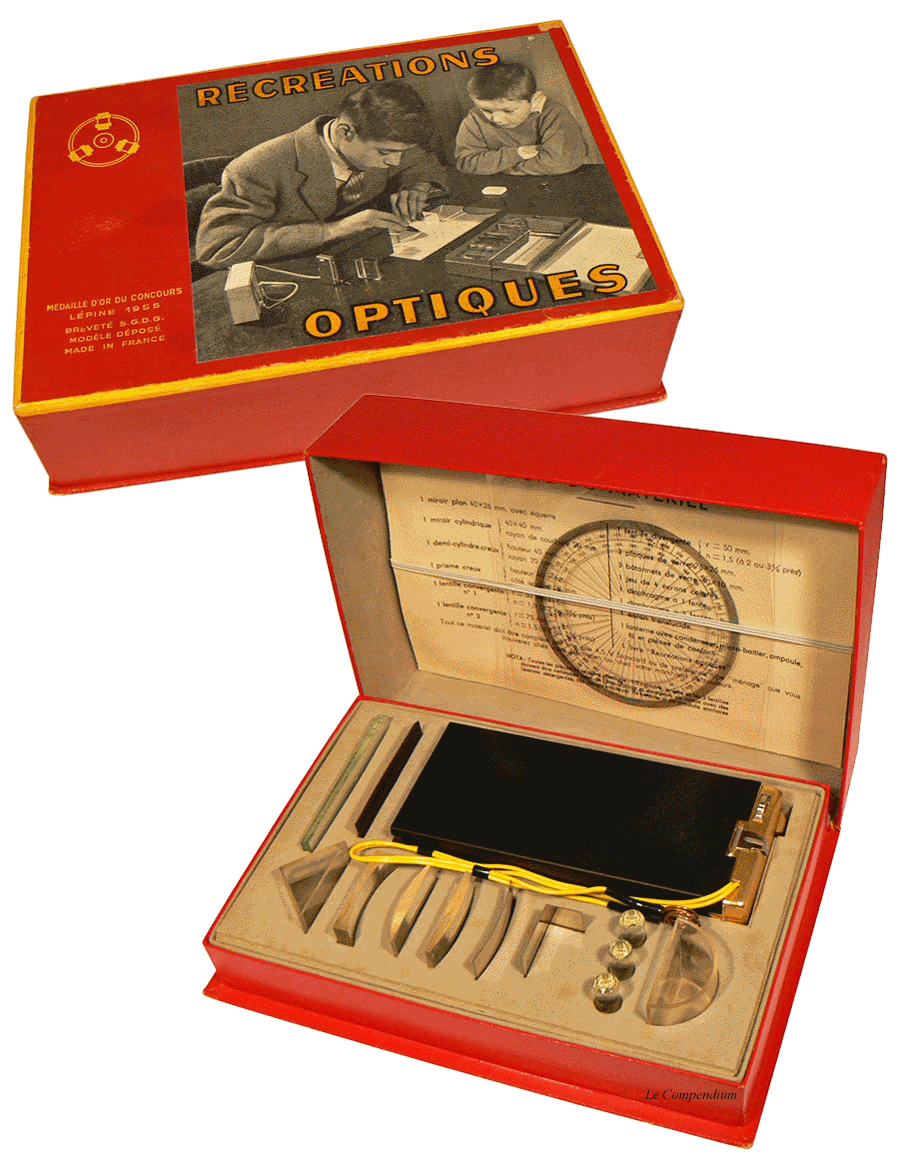

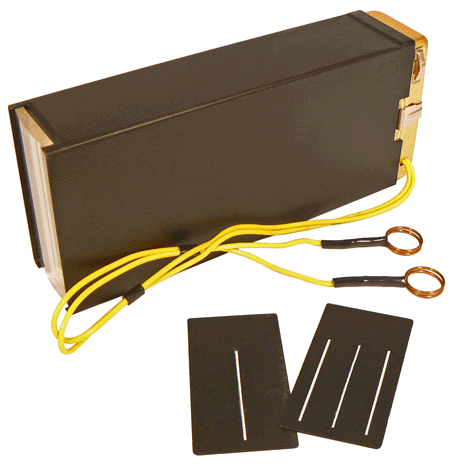

La lanterne, munie de son condenseur et de l'un de ses diaphragmes, est utilisée à côté de nombreuses pièces optiques en métal poli, verre ou plexiglas : miroirs, lentilles, demi-cylindre et prisme creux pour contenir un liquide réfringent, plaques et batonnets de verre, écrans colorés ... L'ensemble est rangé dans un coffret qui renferme également un rapporteur circulaire, un livret et des fiches d'expériences. Pour son utilisation, l'appareil doit être relié à une pile plate de 4,5 V ou, en reprenant les termes du livret, "à une pile dite de ménage, qui dure plus longtemps". |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

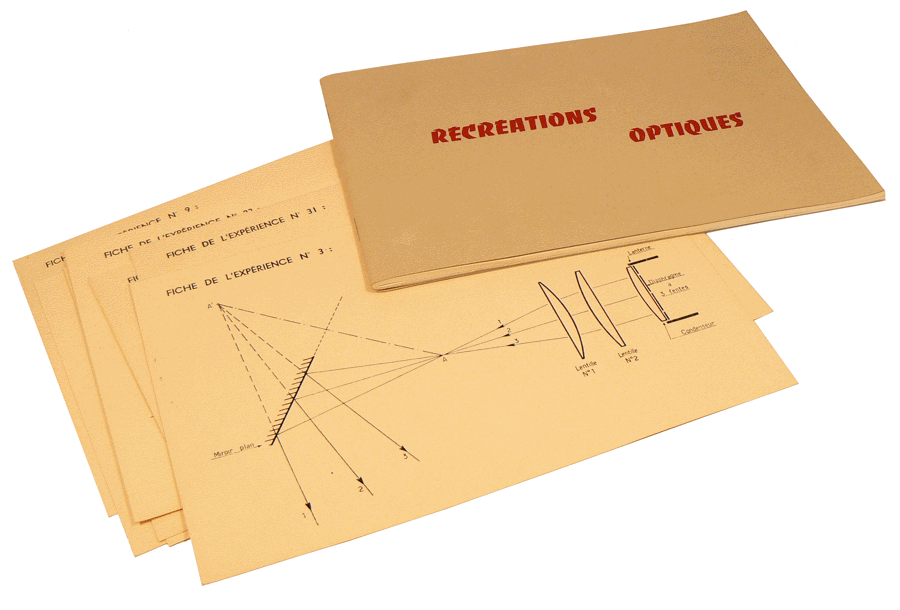

Dans une première partie, le livret apporte les conseils et renvoie aux fiches pour réaliser près de quarante expériences relatives aux phénomènes de réflexion et de réfraction. Il propose ensuite une brève histoire de l'optique. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

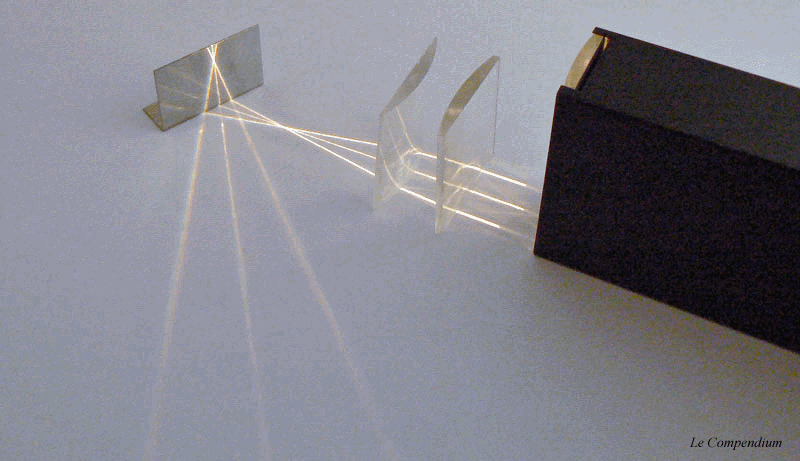

Marche des rayons et image d'un point dans un miroir plan |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La réflexion de la lumière |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certains dessins qui accompagnent les explications du livret sont réalisés par Alain Saint-Ogan, le père de Zig et Puce, une célèbre bande dessinée de l'entre-deux-guerres ... . |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

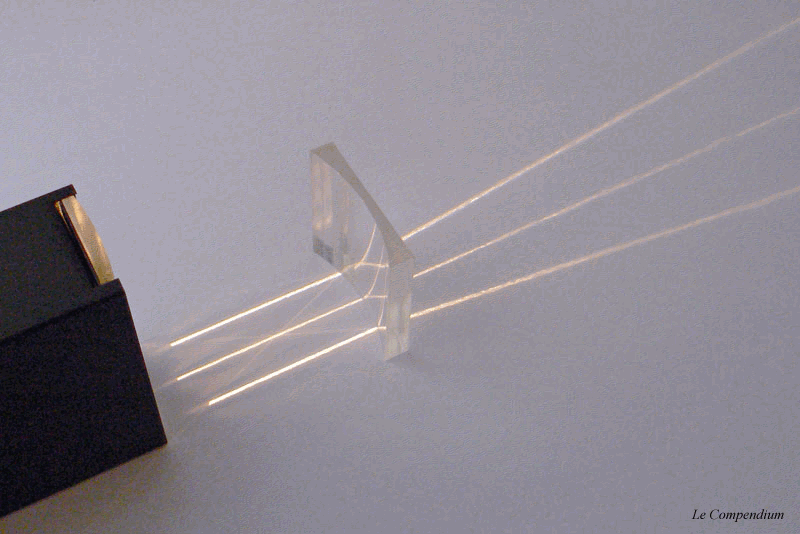

Marche des rayons à travers une lentille divergente |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

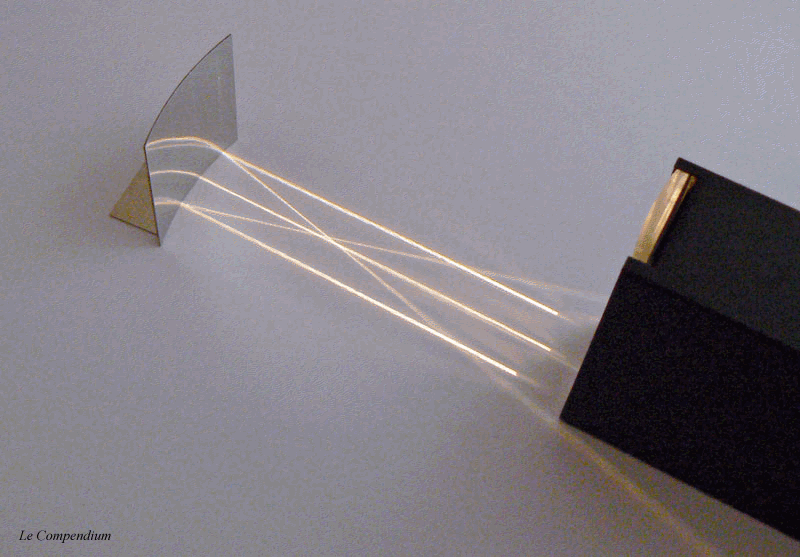

Foyer d'un miroir concave |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Transformations optiques : les anamorphoses |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

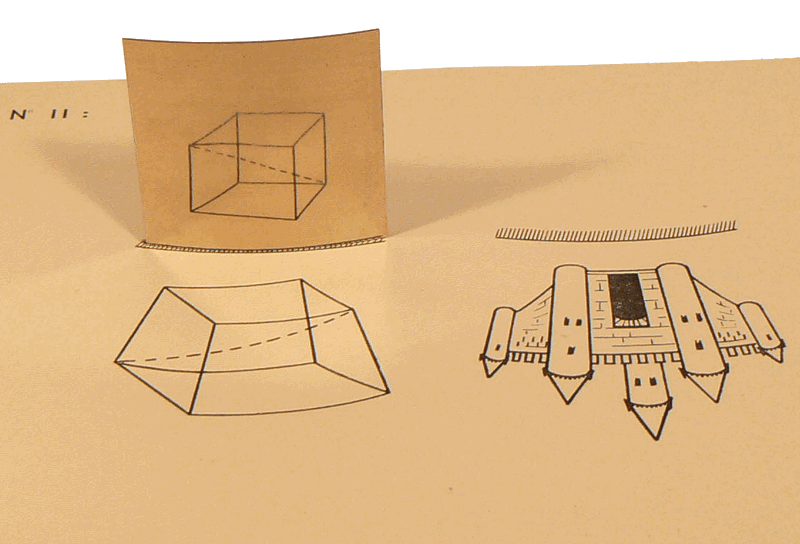

L'image du cube déformé est regardée dans le miroir cylindrique convexe qui rétablit la forme "normale". Ces anamorphoses, obtenues à partir de dessins quelquefois incompréhensibles en l'absence du miroir, étaient très en vogue durant le 18e siècle. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tirée des PENSÉES de PASCAL, une citation illustrée par Alain Saint-Ogan en guise d'introduction du livret Récréations Optiques |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
