Loupes de Coddington

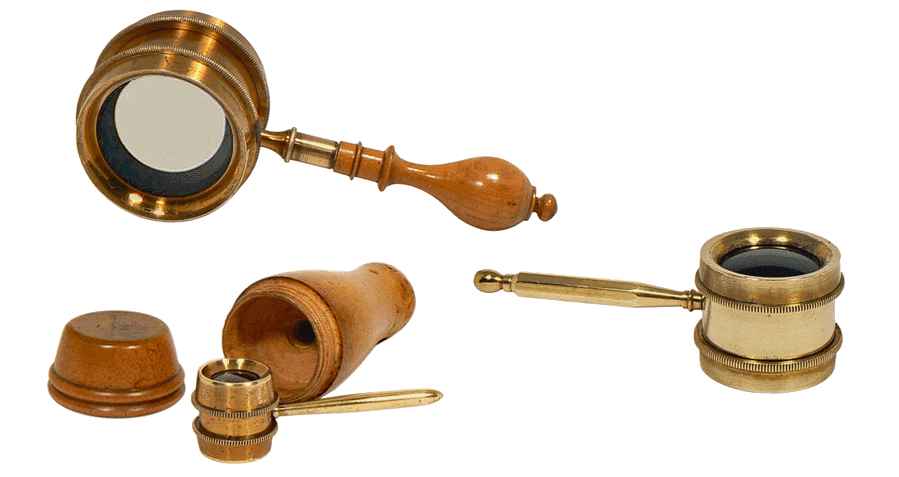

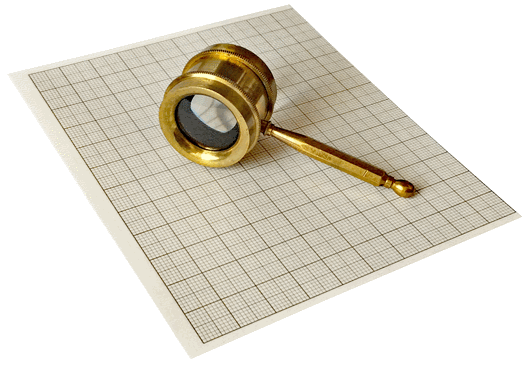

Différents modèles de loupes de Coddington utilisées par les naturalistes. La longueur varie d'un peu plus de 12 cm pour la plus grande à 5 pour le modèle accompagné d'un étui de rangement en bois.

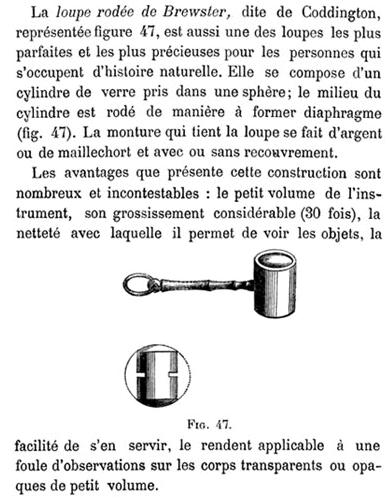

L'ETUDIANT MICROGRAPHE
par Arthur Chevalier - Paris, 1882

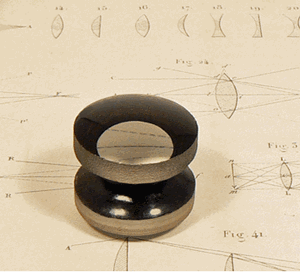

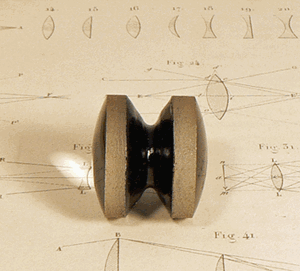

Ci-dessus, à droite, la lentille de Coddington d'un des modèles présentés est retirée de sa monture pour être posée sur une planche de l'ouvrage d'Arthur Chevalier.

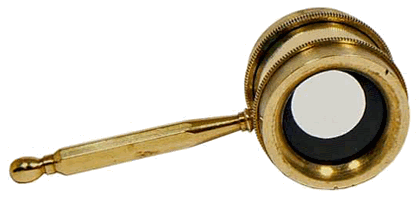

La petite boîte de Pétri de 8 cm de diamètre renferme une punaise des bois qui, déambulant "la tête en bas", nous montre ses pattes et son rostre rectiligne. La loupe de Coddington en donne une bonne image, grossie 5 ou 6 fois, sans déformation à la périphérie.

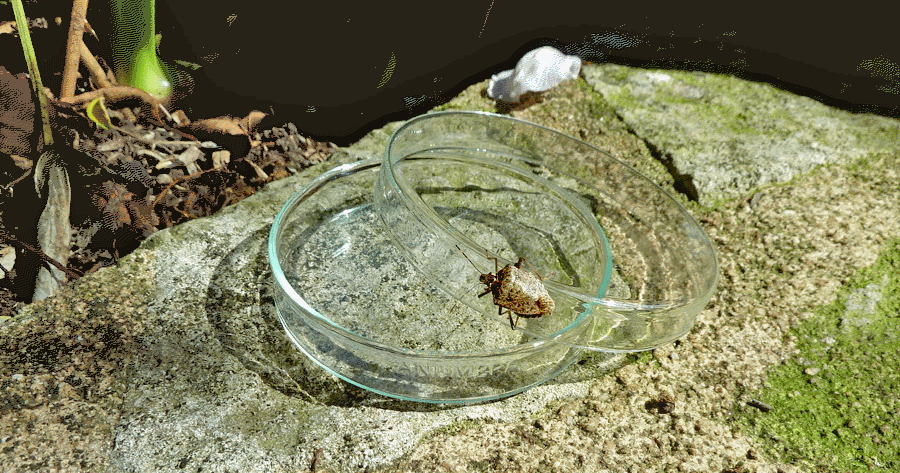

La boîte de Pétri, posée sur une pierre du jardin, est ouverte : le Pentatome ou punaise des bois, que l'on appelle aussi punaise diabolique, reprend sa liberté...

_________________________________

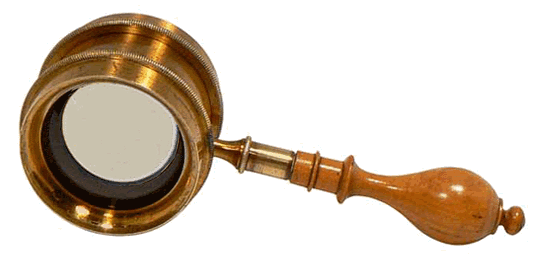

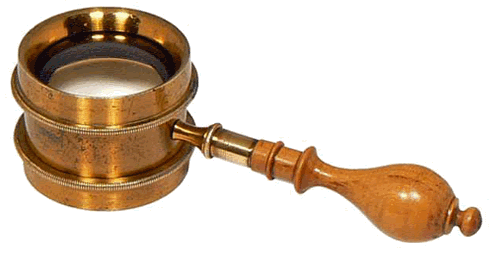

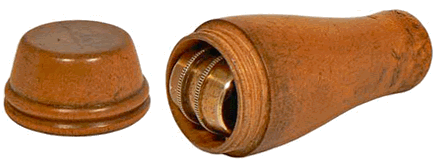

Ce deuxième spécimen possède un manche très élégant en buis tourné. Avec ses 12,3 cm de longueur totale et sa lentille de 3,8 cm de diamètre, c'est le plus imposant de cette page. A la fin du XIXe siècle, il était proposé par la maison Boucart à une dizaine de francs.

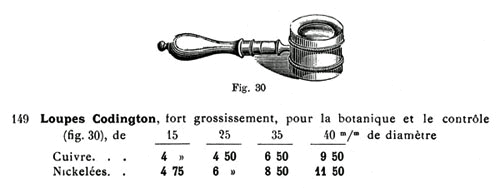

Catalogue des Instruments d'Optique de Précision - BOUCART, OPTICIEN FABRICANT - vers 1900

_________________________________

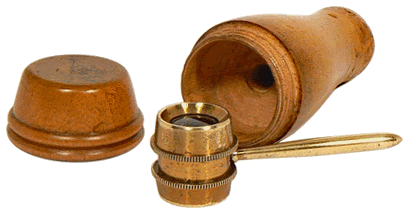

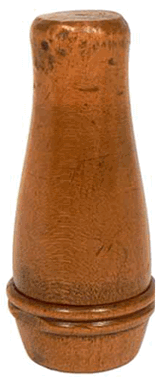

La spécificité de ce dernier modèle est d'être très petit et rangé dans un étui en bois. La longueur de la loupe est égale à 5 cm avec une lentille de 1 cm de diamètre. L'étui de 7 x 3 cm se glisse facilement dans la poche.

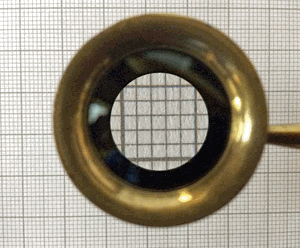

Le grossissement, évalué en observant l'image de droite, est de l'ordre de 4 fois. La photographie est obtenue en écartant de plusieurs centimètres l'objectif de la loupe, afin que celle-ci soit visible en totalité. Mais lorsque l'observateur met au point à l'œil nu, il est plus près de la lentille et le champ est plus important : l'image d'un carré de 1 cm de côté (ou de tout autre objet de longueur équivalente)  est obtenue sans déformation.
