Tourniquet hydraulique

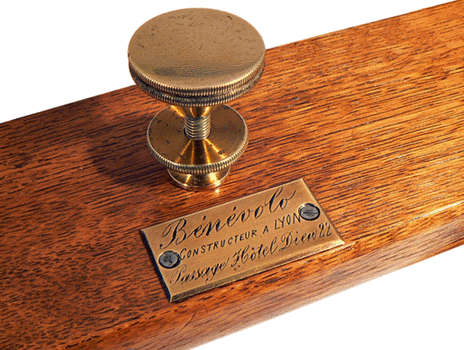

BÉNÉVOLO
Constructeur à Lyon
Passage Hôtel Dieu 22

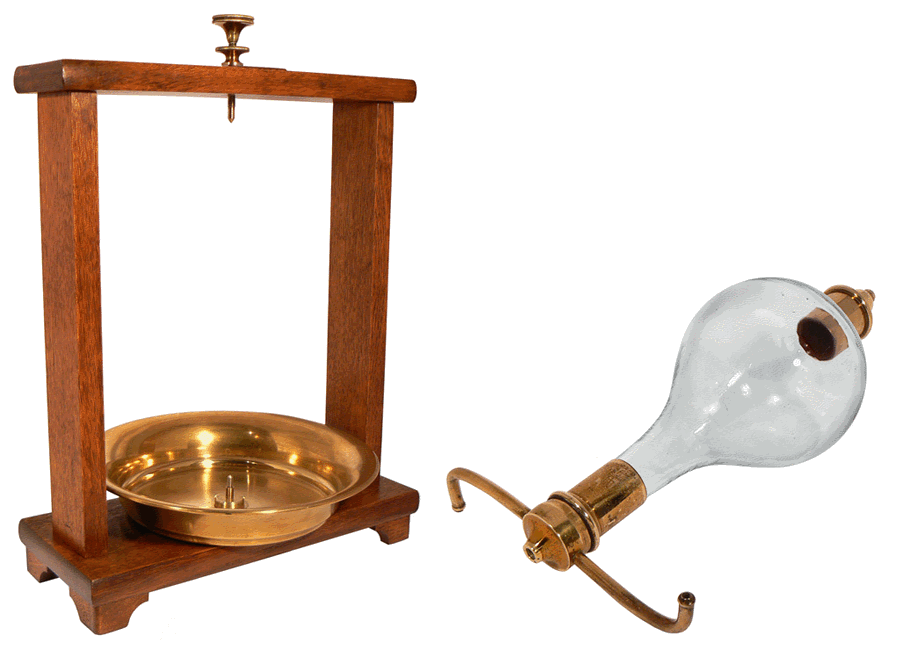

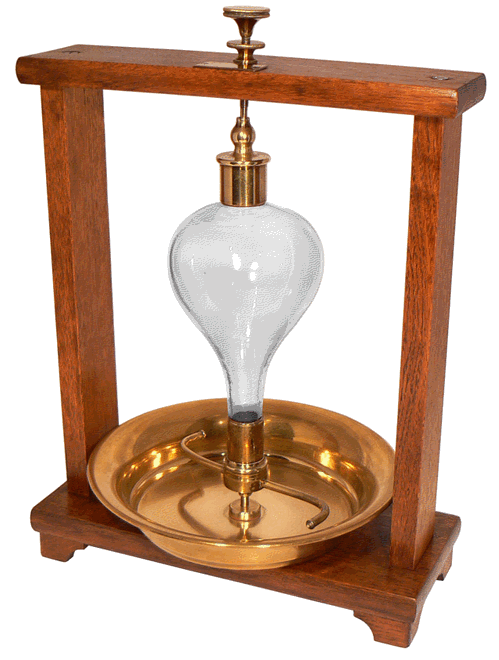

Tourniquet hydraulique - Hauteur 40 cm - BENEVOLO, Constructeur à Lyon - Vers 1880

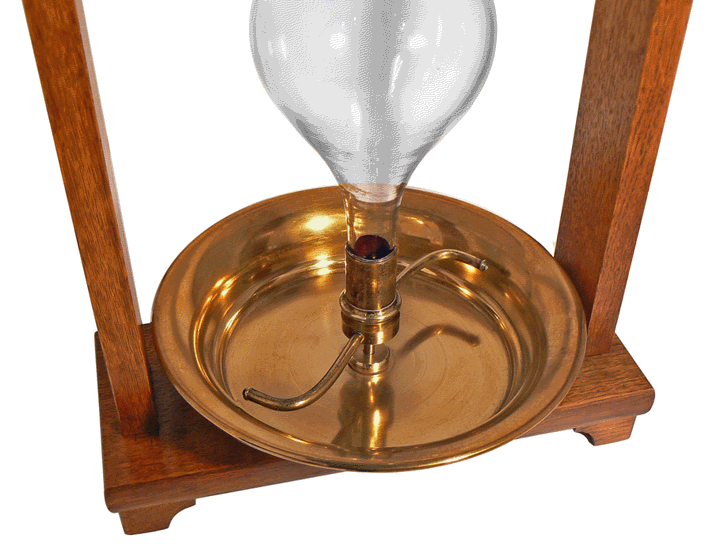

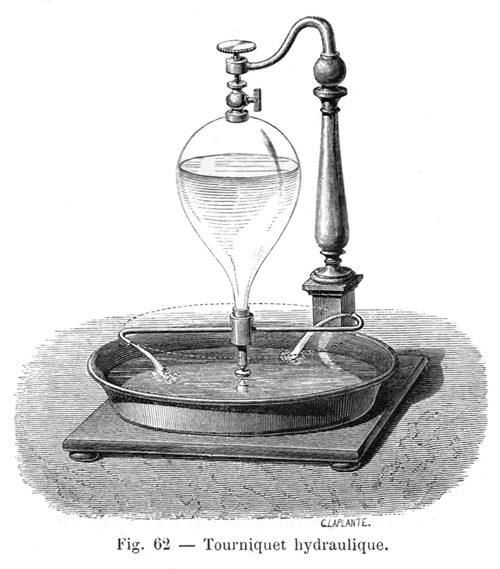

... [le tourniquet hydraulique] se composed'un vase mobile autour d'un axe vertical et présentant à sa partie inférieure un tube recourbé en sens contraire à ses deux extrémités par lesquelles le liquide peut s'écouler. La réaction exercée sur les points opposés à ceux où a lieu l'écoulement détermine le mouvement de rotation de l'appareil...

TRAITÉ ÉLÉMENTAIRE DE PHYSIQUE
Par A. PRIVAT DESCHANEL - PARIS - 1869
(Document "Le Compendium")

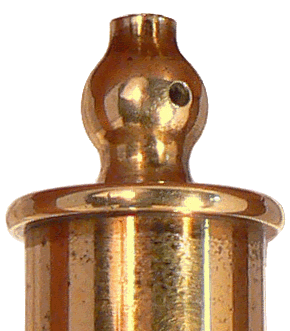

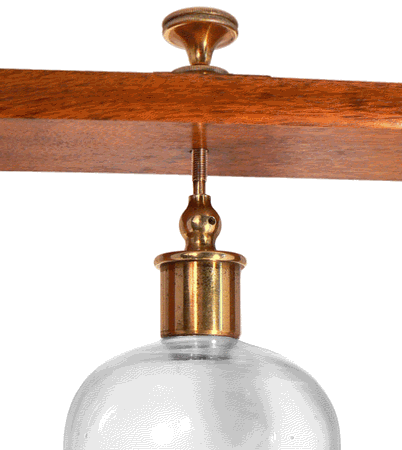

L'extrémité supérieure de la partie mobile est munie d'un orifice latéral qui communique avec l'intérieur de l'ampoule en verre.

Après avoir rempli l'ampoule avec de l'eau, on obture cet orifice à l'aide d'un doigt pour installer la partie mobile sur son pivot sans que l'eau ne s'écoule par les extrémités du tube en S. Le montage réalisé, il suffit d'écarter le doigt pour assurer l'égalité des pressions intérieure et extérieure : l'eau s'écoule et le tourniquet s'anime d'un mouvement de rotation ...
