Appareil d'induction à usage médical
(coffret d'électrothérapie)

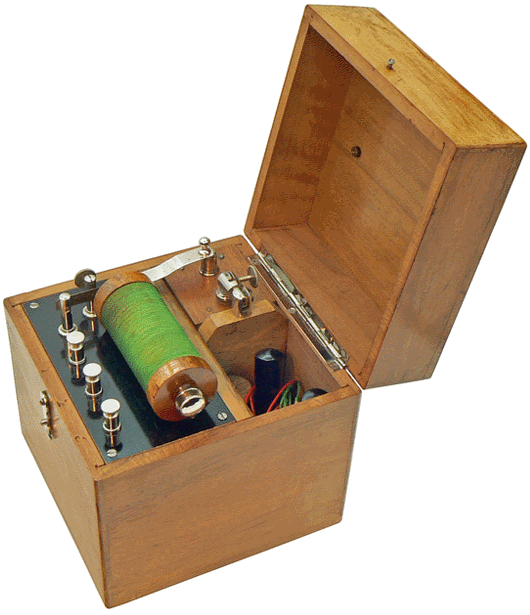

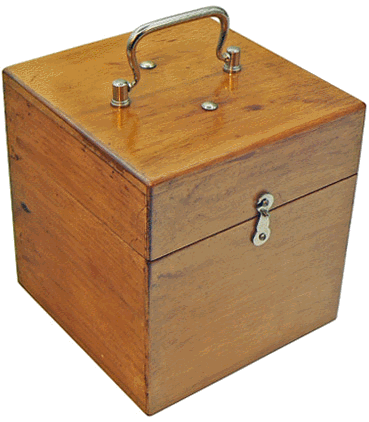

Coffret d'électrothérapie - Dimensions 12,5 x 12,5 x 13 cm - Constructeur indéterminé - Vers 1910

L'acajou et le laiton verni des coffrets signés Trouvé, Gaiffe ou Ruhmkorff sont remplacés par le hêtre teinté et le métal nickelé. Le relief disparaît de certains éléments comme les crochets de fermeture des coffrets ou les terminaisons des fils de connexion. La présentation du matériel évolue mais les adeptes d'une médecine parallèle prônant le recours systématique à l'électrisation du patient, œuvrent toujours...

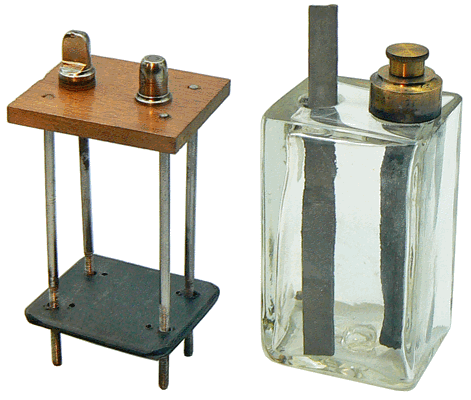

Le coffret renferme un support en forme de cage permettant l'utilisation d'une pile "à liquide immobilisé" rendant l'appareil plus facilement transportable. Cela pouvait être une pile à chlorure d'argent qui, dans ce support, prenait la place de la "pile au bichromate" représentée à droite dans son récipient en verre. Il est probable qu'il s'agisse d'une modification apportée par l'utilisateur de l'appareil.

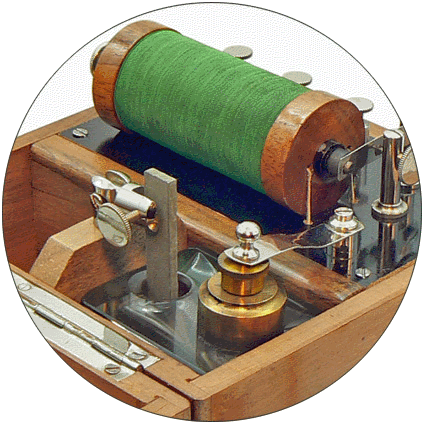

A droite, nous avons momentanément remplacé le support de pile de notre coffret par la pile au bichromate empruntée au coffret du Dr Spamer que l'on peut voir dans le Compendium. On remarque que l'encombrement est le même et que les branchements sont parfaitement adaptés.

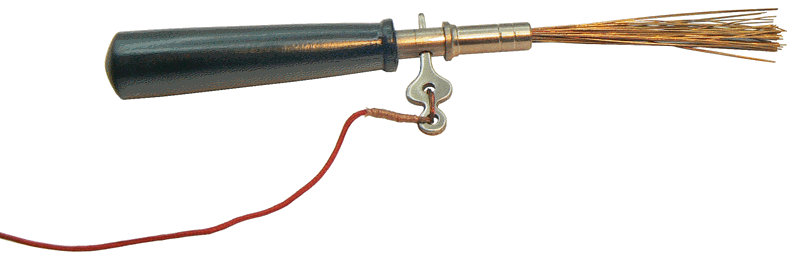

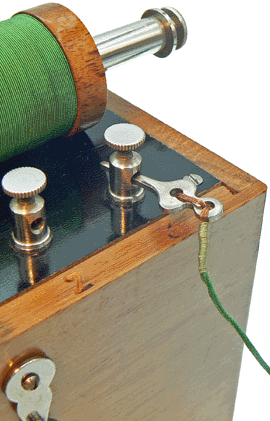

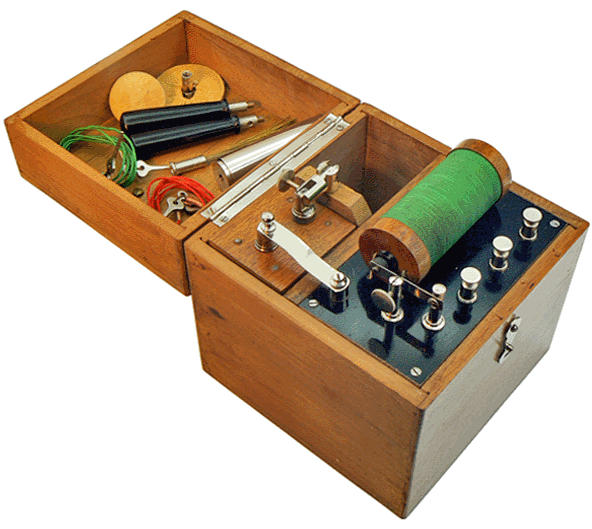

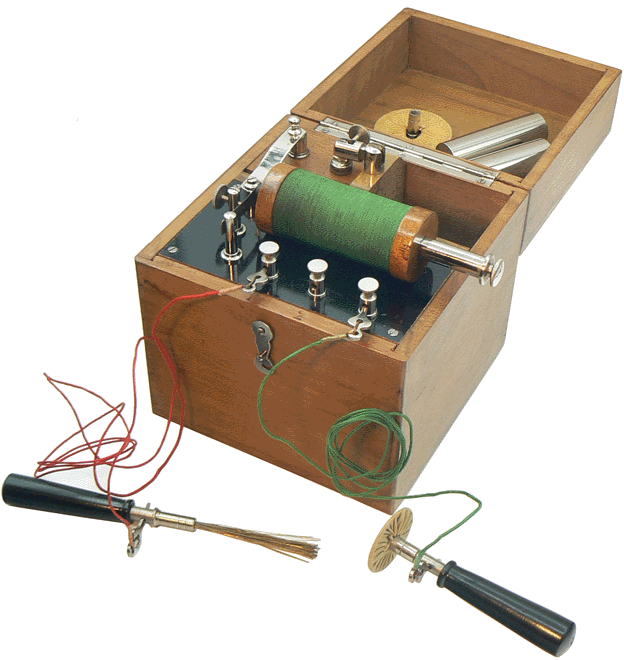

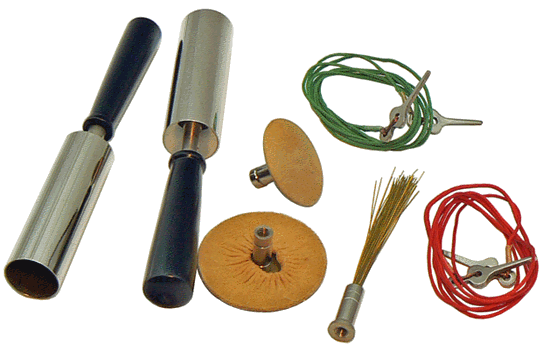

Différents excitateurs accompagnent la bobine : deux manipules porte-éponge en cuivre nickelé montées, ici, sur les manches isolants en bois, deux disques métalliques recouverts de peau de chamois que l'on humidifie pour parfaire le contact avec le corps et un pinceau métallique révulseur apte à provoquer un afflux de sang à l'endroit touché. Le circuit électrique est assuré par deux cordons de connexion souples, les rhéophores, recouverts de soie rouge et verte.
