Bobine de Ruhmkorff |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

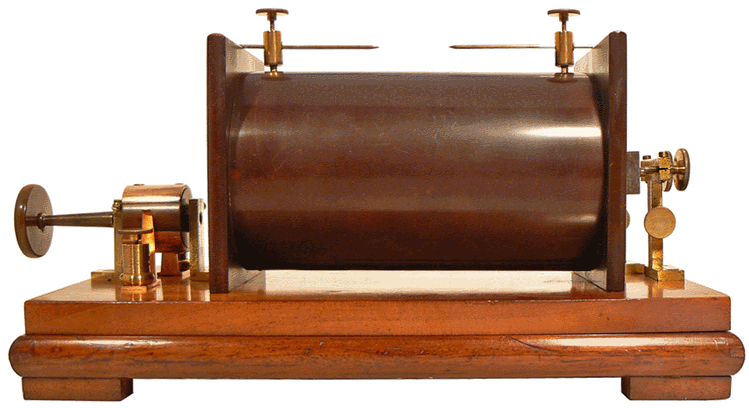

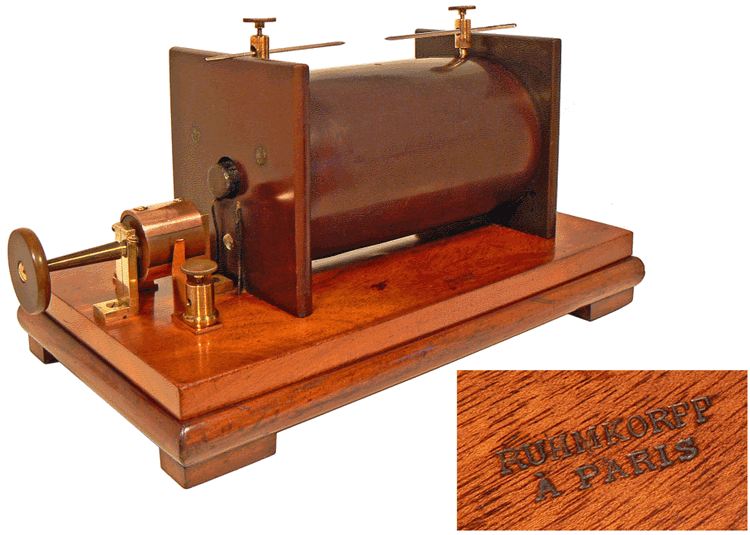

Bobine d'induction de Ruhmkorff, signée RUHMKORFF À PARIS - Vers 1875 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Le fonctionnement de la bobine à induction de Ruhmkorff est évoqué dans une page du Compendium : "Petites bobines de Ruhmkorff". Il s'agit, ici, d'un modèle plus important qui était utilisé pour les expériences classiques réalisées pendant les cours de physique. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

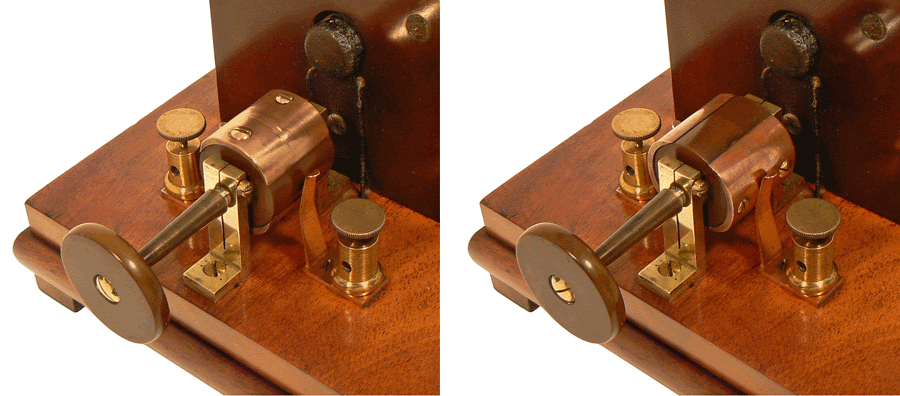

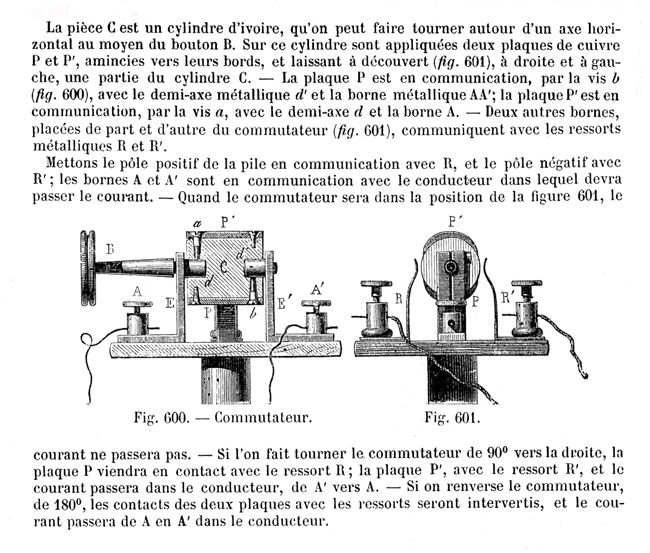

Le commutateur-inverseur de Ruhmkorff permet d'établir ou de supprimer le courant dans la bobine inductrice et d'inverser le sens du courant. Il est placé entre les bornes d'alimentation. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TRAITÉ DE PHYSIQUE ÉLÉMENTAIRE de CH. DRION et É. FERNET - G. Masson, Editeur - PARIS - 1893 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

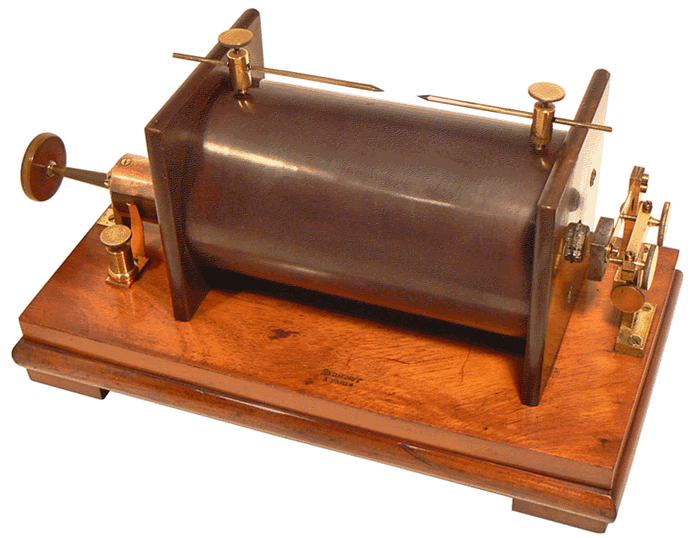

Le socle en noyer de la bobine est évidé et renferme un condensateur à feuilles d'étain de Fizeau. Le rôle de ce condensateur est de rendre plus rapide l'interruption du courant inducteur et d'augmenter ainsi la tension du courant induit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Les étincelles obtenues - dans l'air et en alimentant notre bobine avec une pile moderne de 6 volts - atteignent 30 millimètres de longueur, ce qui correspond à une tension entre les électrodes de plusieurs centaines, voire dépassant le millier, de volts. L'intensité du courant électrique circulant dans la bobine induite demeurant très faible, l'utilisation raisonnée de l'appareil ne présente pas de réels dangers. Toutefois, le contact avec les bornes de la bobine induite provoque une vive commotion ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

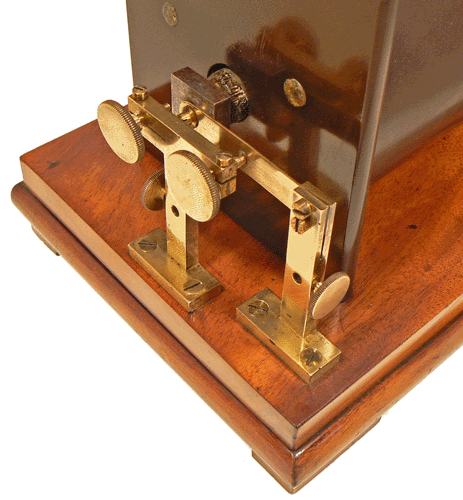

Les deux trous ménagés dans les montants de l'interrupteur à marteau servent à recueillir l'extra-courant produit à chaque interruption du courant inducteur. On peut, par exemple, les utiliser pour charger une bouteille ou une batterie de bouteilles de Leyde. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Petite revue de Presse |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

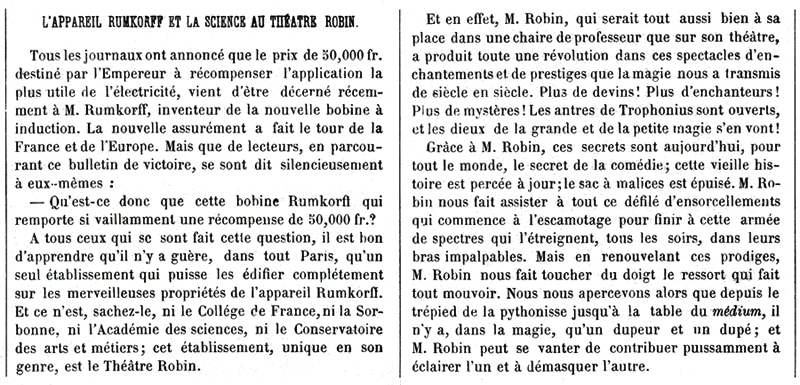

L'ILLUSTRATION, JOURNAL UNIVERSEL - 1864 - Partie d'un article numérisé et redécoupé par Le Compendium |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
L'UNIVERS ILLUSTRÉ - 1864 - Image numérisée et traitée par Le Compendium |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La grande bobine de Ruhmkorff occupe une place de choix sur la console en bois doré du Théâtre de M. Robin. Au-dessus est suspendu un présentoir pour les tubes de Geissler. Entre les pieds de la console sont disposées les piles qui alimentent l'appareil et le condensateur qui intensifie les effets. Devant, une batterie de bouteilles de Leyde sera éventuellement utilisée. Nous retrouvons bien tout ce qu'il est nécessaire de mettre en œuvre pour que jaillissent de belles étincelles entre les électrodes de la bobine d'induction. A droite et au premier plan, près du livre ouvert, il s'agit vraisemblablement d'un œuf électrique dans lequel on observe des lueurs dont l'intensité et la couleur dépendent des vapeurs présentes dans l'enveloppe en verre, de la pression qui y règne et de l'écartement des électrodes. On remarque, sur la gauche, posé au sol, un support à entraînement manuel recevant trois tubes de Geissler. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A côté, une cassette en fer, que nous imaginons remplie de pièces d'or, est posée sur un tabouret : un spectateur, invité par M. Robin, ne pourra pas l'emporter car elle est retenue par un puissant électro-aimant dissimulé sous le tissu du siège ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Entre un miroir ou une lentille sur pied et une série de condensateurs, les sept bougies du candélabre vont s'allumer par magie : un fil métallique très fin s'enroule en spirale autour de chaque mèche et retient en petite quantité des traces de "fulmi-coton", pour reprendre les termes de l'époque désignant la nitrocellulose très explosive. Le fil étant directement relié à une pile ou, peut-être, à la série de condensateurs chargés grâce à la bobine de Ruhmkorff, le passage du courant porte le métal à l'incandescence et enflamme la nitrocellulose : les bougies s'allument presque instantanément ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
"La foudre n'a pas cessé d'être une cause de terreur. Nous sommes impuissants devant elle ; les formidables colères de la nature nous épouvantent, car nous ne savons encore ni les prévoir, ni les rendre inoffensives. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BIBLIOTHÈQUE DES MERVEILLES - L'ÉLECTRICITÉ - Jean Baptistin BAILLE - 1882 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

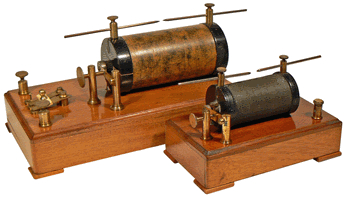

Les vignettes qui suivent mènent a des pages du Compendium relatives à Ruhmkorff, à des petites bobines de type Ruhmkorff, et à un coffret d'électrothérapie sorti de ses ateliers. Il suffit de cliquer sur une vignette pour entrer directement sur la page qui lui correspond. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RUHMKORFF |

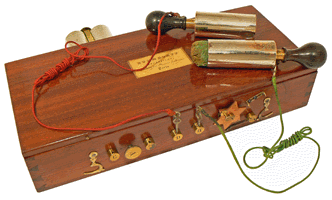

Coffret pour électrothérapie par Ruhmkorff |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
