Boîte de résistances à fiches |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

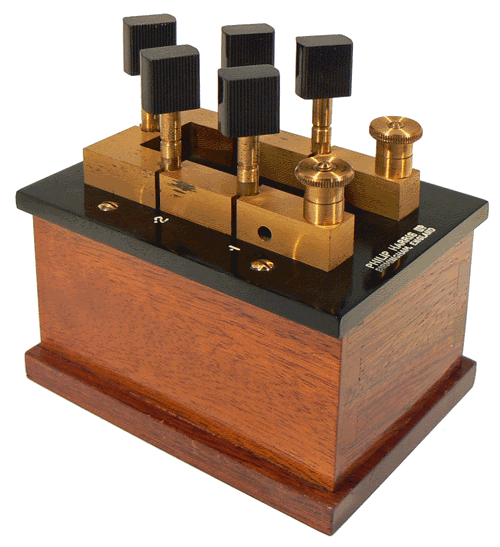

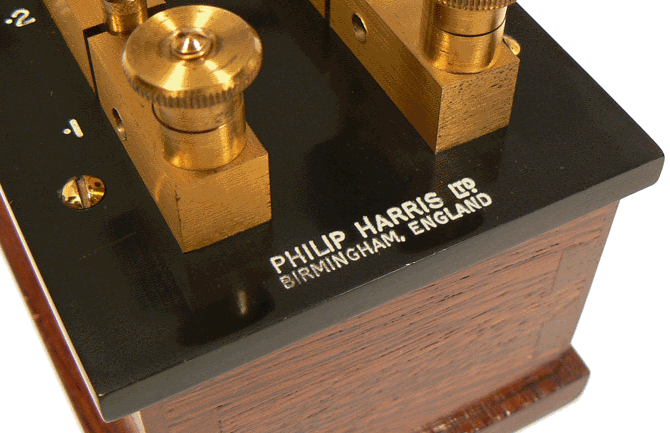

Boîte de résistances à fiches - Résistance totale 1 ohm (symbole Ω) - Dimensions 12 x 8,5 x 12 cm - PHILIP HARRIS Ltd - Royaume Uni |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

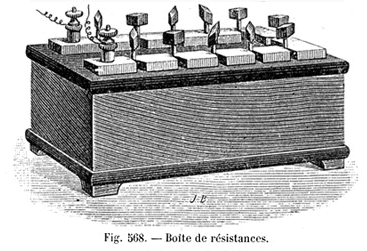

TRAITÉ DE PHYSIQUE ÉLÉMENTAIRE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LEÇONS DE PHYSIQUE de L. Margat-L'Huillier - Programme de 1897 - Librairie VUIBERT - PARIS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

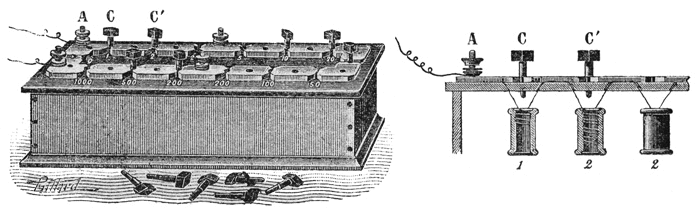

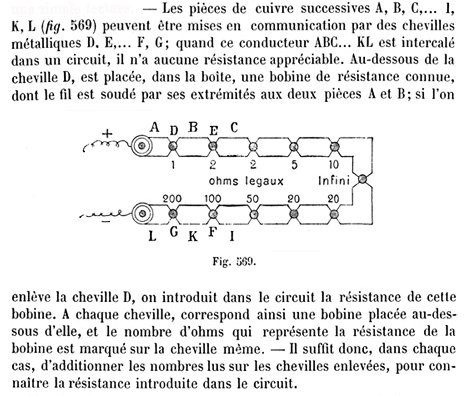

Pour des raisons de commodité, on groupe les résistances entre elles comme on le fait pour les masses marquées contenues dans une boîte de masses. Par exemple, la réunion des résistances telles que 1, 2, 2, 5, 10, 10, 20 Ω permet de réaliser toutes les valeurs, par bond de 1 Ω, de 1 à 2 Ω, puis de 2 à 3 Ω et ainsi de suite
jusqu'à la dernière transition de 49 à 50 Ω. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

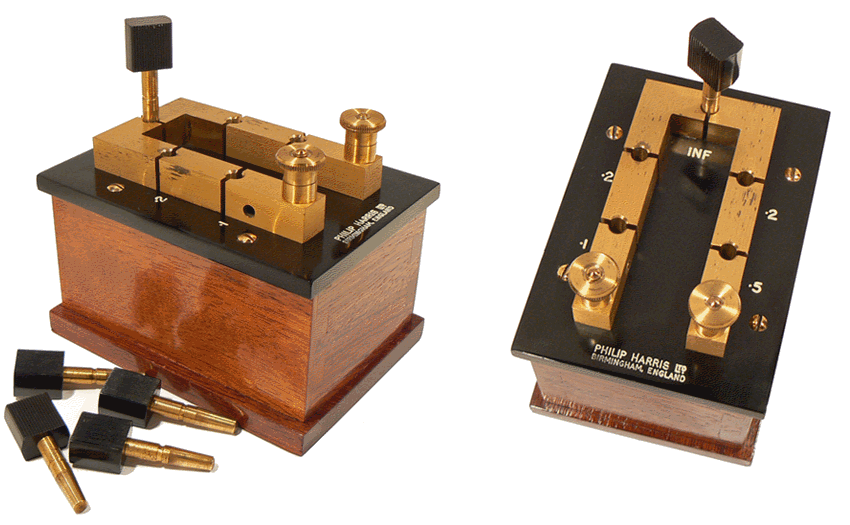

Notre boîte contient quatre résistances de 0,1 - 0,2 - 0,2 et 0,5 Ω. Les fiches qui leur correspondent ont été enlevées. La fiche "INF" est restée en place car le fait de la supprimer revient à ouvrir le circuit interne (résistance infinie). Cette fiche demeurant dans son logement, la valeur
actuelle de
la résistance entre les deux bornes de la boîte est égale à la somme correpondant aux fiches ôtées soit (0,1 + 0,2
+ 0,2 + 0,5) Ω = 1,0 Ω. La résistance qui peut être affichée comprend toutes les valeurs de 0,1 Ω à 1 Ω par bond de 0,1 Ω. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

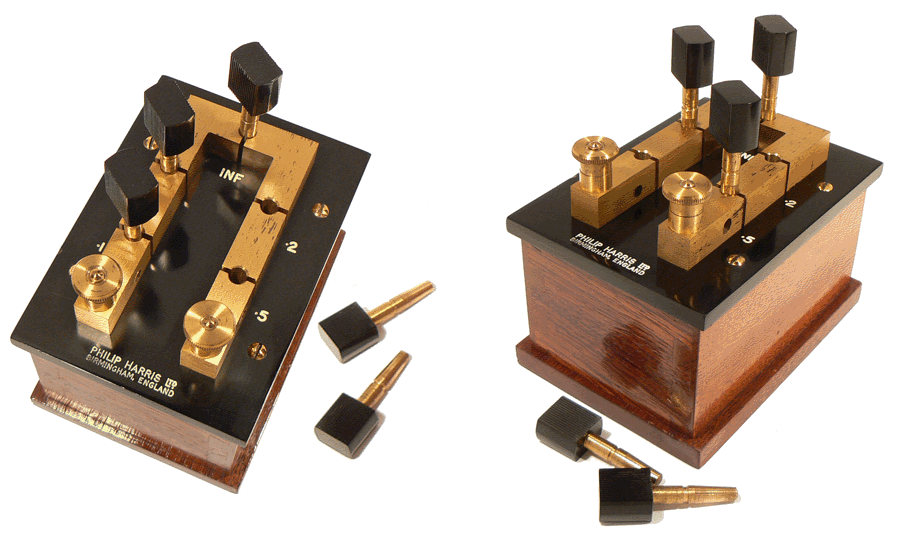

A gauche, la résistance est égale à (0,5 + 0,2) Ω soit 0,7 Ω A droite, elle est égale à (0,1 + 0,2) Ω soit 0,3 Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
